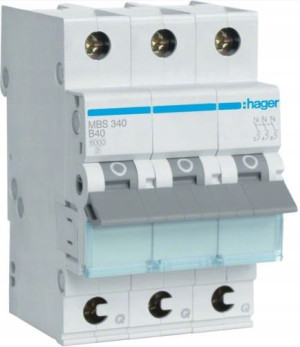

Hager Wyłącznik Nadprądowy 3p B 40a 6ka Mbs340

Opis

MCB Wyłącznik nadprądowy Icn=6000A 3P B 40A QuickConnect Hager MBS340KonstrukcjaLiczba biegunów chronionych: 3Liczba biegunów: 3 PUkład biegunów: 3 PCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: NieKonfiguracjaLiczba modułów: 3Charakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VTyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądPrąd znamionowy In: 40 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 InPrąd znamionowy w temperaturze -10°C zgodnie z PN-EN 60947: 53.3 APrąd znamionowy w temperaturze -15°C zgodnie z PN-EN 60947: 54.5 AZdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kAZdolność wyłączania 400V (NF EN 60947-2): 10 kAZdolność wyłączania 415V (NF EN 60947-2): 10 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 50 APrąd znamionowy w temperaturze -20°C: 49.2 APrąd znamionowy w temperaturze -15°C: 48.4 APrąd znamionowy w temperaturze -10°C: 47.5 APrąd znamionowy w temperaturze -5°C: 46.6 APrąd znamionowy w temperaturze 0°C: 45.8 APrąd znamionowy w temperaturze 30°C: 40 APrąd znamionowy w temperaturze 35°C: 38.8 APrąd znamionowy w temperaturze 40°C: 37.5 APrąd znamionowy w temperaturze 45°C: 36.2 APrąd znamionowy w temperaturze 50°C: 34.8 APrąd znamionowy w temperaturze 55°C: 33.4 APrąd znamionowy w temperaturze 60°C: 31.9 APrąd znamionowy w temperaturze 65°C: 30.3 APrąd znamionowy w temperaturze 70°C: 28.6 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0.95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0.9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0.85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1.1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1.2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1.5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1WymiaryGłębokość produktu: 70 mmWysokość produktu: 83.4 mmSzerokość produktu: 52.5 mmCzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzSelektywnośćMaks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 6 AMaks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 12 AMin. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 50 AMin. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 50 AMocMaksymalna strata mocy na biegun zgodnie ze standardem: 7.5 WCałkowite straty mocy dla prądu znamionowego: 16.9 WStraty mocy na biegun dla prądu znamionowego: 6 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000Instalacja / MontażPrzystosowany do montażu podtynkowego: TakPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 25 mm²Flexible conductor cross section for upstream secondary terminal: 1 / 16 mm²Rigid conductor cross section for upstream secondary terminal: 1 / 25 mm²Szyna fazowa z zaciskiem dostępowym zgodność: KDNxxxRodzaj przyłącza: Quick ConnectWyposażenieQuick Connect: takNormaNorma: EN 60898-1Dyrektywa europejska W
