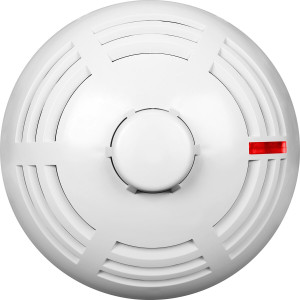

Czujka dymu i ciepła do systemów alarmowych TSD-1

Opis

TSD-1 jest punktową czujką przeznaczoną do wykrywania wczesnego stadium rozwijającego się pożaru. W tym celu wyposażona jest w fotoelektryczny detektor dymu widzialnego, oraz nadmiarowo-różniczkowy sensor temperatury. Unikalna konstrukcja komory pomiarowej zapewnia dużą czułość i bezkierunkowość, a precyzyjny filtr Hexamesh ze stali nierdzewnej zabezpiecza przed dostaniem się do jej wnętrza części zabrudzeń oraz małych owadów. Konfiguracja czujki za pomocą mikroprzełączników oraz wbudowane rezystory parametryczne końca linii ułatwiają jej podłączenie do praktycznie każdej centrali alarmowej z zasilaniem 12 V.

Cechy urządzenia:

unikalna komora Swirl przyspieszająca wykrywanie dymu

detekcja dymu zgodna z wymaganiami EN54-7

detekcja ciepła zgodnie z EN54-5

przełączniki wyboru trybu pracy (dym, ciepło, multisensor)

wybór rodzaju linii: NO/NC/2EOL za pomocą przełączników

precyzyjny filtr Hexamesh ze stali nierdzewnej

sygnalizacja zabrudzenia komory

łatwy montaż w podstawie

współpraca z dowolną centralą alarmową 12 V

Specyfikacja techniczna:

Napięcie zasilania (±15%)

12 V DC

Wymiary obudowy

ø108 x 61 mm

Zakres temperatur pracy

-10...+55 °C

Pobór prądu w stanie gotowości

250 μA

Maksymalny pobór prądu

24 mA

Masa

164 g

Dopuszczalne obciążenie styków przekaźnika (rezystancyjne)

40 mA / 16 V DC

Maksymalna wilgotność

93 ±3%

Klasa wg EN 54-5 (czujnik termiczny)

A1R

Minimalna statyczna temperatura zgłoszenia alarmu

54 °C

Maksymalna statyczna temperatura zgłoszenia alarmu

65 °C

Klasa środowiskowa wg EN50130-5

I
