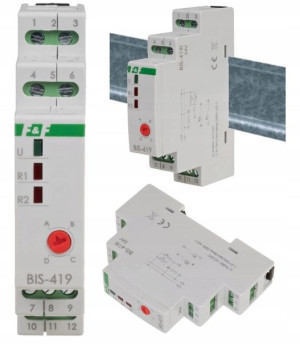

FF&F Przekaźnik Bistabilny Sekwencyjny 24V LED

Opis

Przekaźnik Bistabilny Sekwencyjny 24V LEDF&F BIS-419-LED-24V Współpracuje z przyciskami podświetlanymi.✔️ Zasilanie: 9 / 30 V AC/DC ✔️ Max obciążenie: 2 x 16 A (120 A/20 ms)✔️ Montaż: Na szynie 35 mmElektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Zestaw składa się z 1 szt. Przekaźnik Bistabilny Sekwencyjny BIS-419-LED-24VInstrukcja obsługi w języku polskim❌ Szyna TH35 Nie jest częścią zestawuPrzeznaczenie➡️ Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.➡️ Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.

Działanie➡️ Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2.➡️ Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego.➡️ Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2.

Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.

MontażOdłączyć zasilanie. Przekaźnik zamontować na szynie w skrzynce rozdzielczej.

Podłączyć przewody zasilające do zacisków 1-3, [dla napięcia DC (+) do 3, (-) do 1].

Włączniki chwilowe połączone równolegle podłączyć do zacisku 6 i przewodu +/~.

Zasilany odbiornik sekcji R1 podłączyć szeregowo do zacisków 11-12. Zasilany odbiornik sekcji R2 podłączyć szeregowo do zacisków 8-9Dane techniczneNapięcie zasilania: 9 / 30 V AC/DCSterowanie lokalne: TakMaksymalny prąd obciążenia AC-1: 2 x16 A (120 A/20 ms)Element wykonawczy: PrzekaźnikKonfiguracja styków: 2 × NOSeparacja styku: TakOdporność na prądy udarowe - współpraca z LED: TakIlość kanałów: 2Funkcjonalność: SekwencyjnyOpóźnienie zadziałania: 0,1 / 0,2 sPrąd impulsu sterującego: Mniej niż 1 mAWspółpraca z przyciskami podświetlanymi: TakMoment dokręcający: 0,4 NmTemperatura pracy: -25 / 50 °CWymiary: 1 moduł (18 mm)Montaż: Na szynie 35 mmStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.
