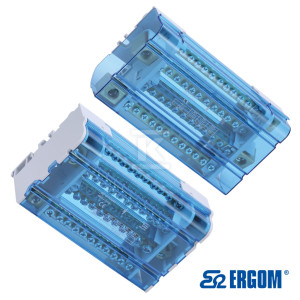

Blok rozdzielczy EBR2 4-11/125

Opis

Blok rozdzielczy typu EBR2 500 V przeznaczony do stosowania w rozdzielnicach nN jako element dystrybucji energii elektrycznej. Umożliwia bezpieczne rozdzielenie torów prądowych przy napięciu znamionowym izolacji 500 V AC oraz wysoką obciążalność prądową.

W odróżnieniu od standardowych bloków EBR, seria EBR2 posiada wyraźnie oddzielone wejście i wyjście przewodów, co zwiększa przejrzystość instalacji, poprawia organizację okablowania oraz podnosi poziom bezpieczeństwa montażu.

Konstrukcja oparta na mosiężnych torach prądowych zapewnia dobrą przewodność i trwałość połączeń, natomiast obudowa z poliamidu oraz pokrywa z poliwęglanu zapewniają odpowiednią izolację i ochronę użytkownika.

Przeźroczysta pokrywa umożliwia optyczną kontrolę stanu połączeń bez konieczności demontażu. Dodatkowe poliwęglanowe przegrody między listwami zwiększają bezpieczeństwo eksploatacyjne.

Blok przystosowany jest do montażu na szynie TSE 35 lub bezpośrednio do podłoża (2 otwory O5).

Zaciski śrubowe umożliwiają bezpośrednie podłączanie linek i drutów.

Dane elektryczne:- ilość torów prądowych: 4,- ilość zacisków w torze prądowym: 11,- napięcie znamionowe izolacji Ui: 500 V AC,- prąd znamionowy ciągły In (40°C): 125 A,- prąd zwarciowy wytrzymywany Icw: 4,2 kA/1s.

Przekroje przyłączanych przewodów (dla 1 toru):- linki bez końcówki: 1 x 10–35 mm2 + 3 x 10–25 mm2 + 7 x2,5–6 mm2,- linki z końcówką tulejkową HI: 1 x 10–25 mm2 + 3 x 6–16 mm2 + 7 x 1,5–6 mm2.

Dane mechaniczne:- materiał torów prądowych: mosiądz,- obudowa: poliamid,- pokrywa: poliwęglan,- montaż: szyna TSE 35 lub bezpośrednio do podłoża,- temperatura pracy: -25°C ÷ +55°C.

Normy:- PN-EN 60947-7-1.
