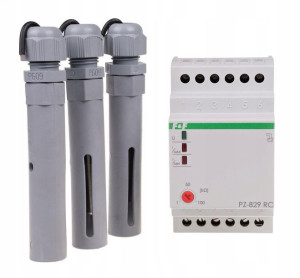

F&f Przekaźnik Kontroli Poziom Cieczy Pz-829rc

Opis

Przekaźnik kontroli poziomu cieczy dwustanowy, z regulacją czułości, z sondami PZ2 (3szt.), styki 2×1P, I=2×16A, 3 moduły , PZ-829 RC, F&FDane techniczne:Napięcie zasilania: 230 V ACElement wykonawczy: 2 × przekaźnikMaksymalny prąd obciążenia: 2 × 16 AKonfiguracja styków: 2 × NO/NCSeparacja styku: TAKCzułość - regulowana: 1÷100 kΩNapięcie wyjść pomiarowych: 6 VTyp sondy zalania: 3 x PZ2Opóźnienie przełączenia styku dla punktu MIN: 1÷2 sOpóźnienie przełączenia styku dla punktu MAX: maks. 5 sZaciski sond: separowane od sieci transformatoremPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 1,1 WTemperatura pracy: -25 ÷ 50 °CWymiary: 3 moduły (52,5 mm)Montaż: na szynie 35 mmStopień ochrony: IP20PrzeznaczeniePrzekaźniki PZ-829 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania. Pozwalają na utrzymywania stanów minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

DziałaniePo spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sondySonda elektrodowa podłączana przewodem o średnicy żyły do 1mm i maksymalnej długości 100m .

Uwaga!

Zaciski 4-5-6 separowane od sieci.
