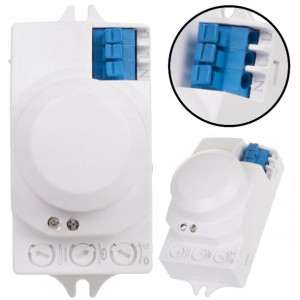

F&F Mikrofalowy Czujnik Ruchu Automat 24V

Opis

Czujnik Ruchu Mikrofalowy 24VF&F DRM-01-24V✔️ Funkcja czujnika obecności i automatem zmierzchowym✔️ Montaż nawierzchniowy do zabudowy ✔️ Stopień ochrony IP20✔️ Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.✔️ Próg zadziałania - regulowany: 2÷2000 LxZestaw składa się z1 szt. Czujnik ruchu DRM-01-24VInstrukcja obsługi w języku polskimDziałanie mikrofalowego czujnika ruchu➡️ Mikrofalowy czujnik ruchu DRM-01 emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz.➡️ Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji.➡️ Czujnik rozpoznaje ruch obiektu do i od czujnika ruchu. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia.➡️ Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia.➡️ Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia.➡️ Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku.➡️ Charakter działania pozwala wykorzystać DRM jako czujnik obecności osób.➡️ Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie. Mikrofalowy czujnik ruchu DRM-01 wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia.➡️ Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu.➡️ Czas aktywacji czujnika ruchu może być korygowany przez użytkownika potencjometrem.➡️ Dodatkowo istnieje możliwość regulacji obszaru pola detekcji w zakresie promienia 3 10 m (dla h = 2,5 m). ➡️ Możliwa jest również regulacja czasu załączenia odbiornika w zakresie 5 s 12 min.➡️ Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej. ➡️ Mikrofalowy czujnik ruchu DRM-01 może pracować wewnątrz pomieszczeń. ➡️ Mikrofalowy czujnik ruchu pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne. ➡️ Zmiany temperatury nie wpływają na detekcję ruchu.

Co nastawiamy w czujniku ?

Czułość automatu zmierzchowego (LUX)Czułość automatu zmierzchowego możemy regulować w zakresie 22000 lx.

Obrót pokrętła w stronę „księżyca” – załączy później, obrót w stronę „słoneczka” – załączy wcześniej.

Aby czujnik był aktywny przez cały dzień pokrętło należy ustawić maksymalnie w stronę „słoneczka”.

Obszar pola detekcji (SENS)Promień detekcji czujnika można regulować w zakresie od 1 m do 10 m (parametry podane dla czujnika zamontowanego na wysokości 2,5 m).

Obrót pokrętła w prawo [max] zwiększa obszar pola detekcji, obrót w lewo [min] zmniejsza obszar pola detekcji.

Czas załączenia (TIME)Czas załączenia odbiornika możemy regulować w zakresie od 5 s do 12 min.

Obrót pokrętła w prawo [max] zwiększa czas załączenia, obrót w lewo [min] zmniejsza czas załączenia.

MontażOdłączyć zasilanie.

Czujnik zamontować w wybranym miejscu.

Podłączyć wg schematu. Ustawić obszar pola detekcji, czułość automatu zmierzchowego i czas załączenia.

Opis urządzeniaPrzyłączeCzujnik ruchuSygnalizacje LED załączenia odbiornikaCzujnik zmierzchowyPokrętło nastawy czułości automatu zmierzchowegoPokrętło nastawy czasu załączeniaPokrętło nastawy zakresu pola detekcjiDane techniczneNapięcie zasilania: 24 V AC/DCMaksymalny prąd obciążenia AC-1: 5 APróg zadziałania - regulowany: 2÷2000 LxOpóźnienie zadziałania: mniej niż 1 sCzęstotliwość promieniowania mikrofalowego: 5,8 GHzMaksymalna moc promieniowania: 10 mWPromień detekcji - regulowane (dla wysokości równej 2,5 m): 1÷10 mCzas załączenia odbiornika - regulowany: 5 s ÷ 12 min.

Pole detekcji poziomej: 360°Rodzaj detekcji: promieniowanie mikrofalowePrzyłącze: zaciski 1mm²Moment dokręcający: 0,25 NmPobór mocy: 0,9 WTemperatura pracy: -25 ÷ 50 °CWymiary: 46 × 93 × 42 mmMontaż: do zabudowyStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z fir
