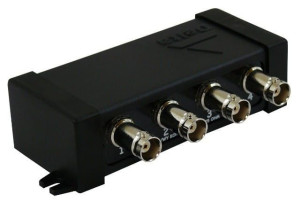

Transformator Wideo Tr-4p

Opis

TRANSFORMATOR VIDEO TR-4POPIS TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Dedykowany do kamer AHD, CVI, TVI, PAL. SPECYFIKACJAStandard HD-TVI, HD-CVI, AHD, PAL, SECAM, NTSC Rodzaj urządzenia Pasywne Liczba kanałów 4 szt. Wideo Zasięg wideo max. 400 m UTP kat. 5e Napięcie we/wy 75Ω (CVBS) 1 Vpp Tłumienie przelotowe - 0.5 dB @ 5 MHz Zakres pasma wideo 0 ... 50 MHz ( -3 dB ) CMRR (dB @ 5MHz) 50 dB Impedancja złącza koncentrycznego 75 Ω Impedancja złącza symetrycznego 100 Ω Separacja między wejściami > -50 dB Typ złącza koncentrycznego 4 x BNC Gniazdo proste Typ złącza symetrycznego Zaciski kablowe / RJ-45 (8-pin, 4 pary) Gniazdo Temperatura pracy -50 °C ... 55 °C Dopuszczalna względna wilgotność otoczenia < 95 % Waga 0.105 kg Wymiary 120 x 30 x 62 mm Gwarancja Dożywotnia gwarancja NRKolor Zastosowanie 1Biało-pomarańczowy sygnał (+) kamery nr 1 2Pomarańczowy masa (-) kamery nr 1 3Biało-zielony sygnał (+) kamery nr 2 4Niebieski masa (-) kamery nr 3 5Biało-niebieski sygnał (+) kamery nr 3 6Zielony masa (-) kamery nr 2 7Biało-brązowy sygnał (+) kamery nr 4 8Brązowy masa (-) kamery nr 4W SKŁAD ZESTAWU WCHODZITransformator video TR-4P (nr kat. 4950)Gwarancja Faktura VAT lub paragon fiskalny Ilość kanałów: 4 szt.

Przesył dźwięku: NiePrzesył zasilania: NieRodzaj transformatora: PasywnyTyp złącza: 4 x BNC Gniazdo prosteTyp złącza symetrycznego: Zaciski kablowe / RJ-45 GniazdoWymiary w mm (sz. x wys. x gł.): 120 x 30 x 62 mmZasięg: do 400 m kolor, do 600 m cz/bTRANSFORMATOR VIDEO TR-4P OPIS TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.
