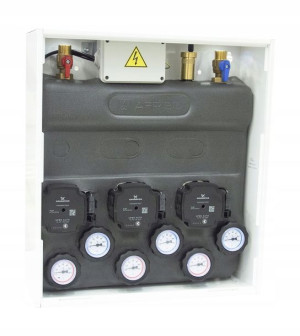

Zestaw Mieszający Do Kotła Primobox Azb300 Afriso

Opis

ZESTAW MIESZAJĄCY DO KOTŁA PRIMOBOX AZB300 AFRISOPrzedmiotem oferty jest:ZESTAW MIESZAJĄCY DO KOTŁA PRIMOBOX AZB300 AFRISOZestaw mieszający PrimoBox AZB 300 ze sprzęgłem, w szafce, na trzy obiegi grzewcze1 obieg - bez mieszania, obieg bezpośredni2 obieg - bez mieszania, obieg bezpośredni3 obieg - bez mieszania, obieg bezpośrednimaksymalne ciśnienie: 4,5 barprzyłącza od strony kotła: G¾"przyłącza od strony instalacji: GW G¾"maksymalna temperatura medium: 95°Czawór termostatyczny: niezawór obrotowy: nieZASTOSOWANIEZestawy mieszające PrimoBox AZB są przeznaczone do rozdzielenia medium ze źródła ciepłego na dwie lub trzy strefy grzewcze.

Strefy mogą być zasilane obiegami bezpośrednimi bez mieszania i medium o temperaturze niższej, uzyskiwanej dzięki mieszaniu.

OPISZestawy mieszające PrimoBox AZB to kompaktowe prefabrykowane rozwiązanie, rozdzielające medium grzewcze na poszczególne obiegi.

Zestaw umożliwia użycie znacznie mniejszej ilości kształtek i rur koniecznych do wykonania poszczególnych obiegów instalacyjnych oraz organizuje i upraszcza całą instalację.

Zestawy mieszające PrimoBox AZB z wbudowanym sprzęgłem hydraulicznym (modele 200 i 300) zapewniają prawidłowe natężenie przepływu medium i prawidłową pracę pomp we wszystkich obiegach instalacji grzewczej.

Metalowa szafka zestawu przeznaczona jest do montażu na lub w ścianie.

DANE TECHNICZNEWymiary: 450x500x160 mm (szer. x wys. x gł.)Pompy obiegowe: Grundfos UPM 3 AUTO 15-70 130 mmPojemność wodna sprzęgła hydraulicznego: 1,5 lCiśnienie: Pmax 4,5 barPrzyłącza źródła ciepła: G3/4”Przyłącza poszczególnych stref: GW G3/4”Napięcie nominalne: 230 V AC ± 10%, 50 HzPobór mocy: max 52WStężenie glikolu: max 30%Moc instalacji: max 35 kWW metalowej szafce zestawu znajdziemy między innymi: rozdzielacz ze sprzęgłem hydraulicznym (1), zawory odcinające z termometrami (2), pompy obiegowe Grundfos UPM3 AUTO 15-70 130 mm (3), odpowietrznik automatyczny (4), niezbędne rury, okablowanie pomp i siłowników (jeśli występują) oraz izolację termiczną (5).

BUDOWA ZESTAWÓW PRIMOBOX - modele 200 i 300( dokładne wyposażenie modelu z aukcji opisane jest powyżej )1- zawór odcinający z termometrem2- pompa Grundfos UPM3 AUTO 15-70 130mm3- przewód powrotny strefy 14- przewód powrotny strefy 25- przewód powrotny strefy 36- termostatyczny zawór mieszający ATM 5617- zawór obrotowy wraz z siłownikiem ARM ProClick8- zawór odcinający powrót obiegu pierwotnego9- zawór odcinający zasilanie obiegu pierwotnego10- odpowietrznik automatyczny11- obudowa12- puszka elektryczna13- rozdzielacz ze sprzęgłem hydraulicznym14- przewód zasilający strefy 115- przewody elektryczne16- przewód zasilający strefy 217- przewód zasilający strefy 3
