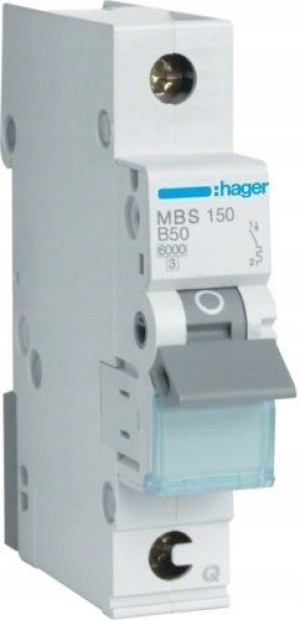

HAGER WYŁĄCZNIK NADPRĄD MCB 1P B 50A QuickConnect

Opis

Hager, MCB Wyłącznik nadprądowy Icn=6000A 1P B 50A QuickConnect, MBS150Konstrukcja:Liczba biegunów chronionych: 1Liczba biegunów: 1 PUkład biegunów: 1 PCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: nieCharakterystyka elektryczna:Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kATyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcie:Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrąd:Prąd znamionowy In: 50 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InPrąd znamionowy w temperaturze -10°C zgodnie z PN-EN 60947: 76,8 APrąd znamionowy w temperaturze -15°C zgodnie z PN-EN 60947: 79,3 AZdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kAPrąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 10 kAZdolność wyłączania 240V (NF EN 60947-2): 10 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 67,5 APrąd znamionowy w temperaturze -20°C: 66 APrąd znamionowy w temperaturze -15°C: 64,6 APrąd znamionowy w temperaturze -10°C: 63,7 APrąd znamionowy w temperaturze -5°C: 61,7 APrąd znamionowy w temperaturze 0°C: 60,3 APrąd znamionowy w temperaturze 5°C: 58,8 APrąd znamionowy w temperaturze 10°C: 57,4 APrąd znamionowy w temperaturze 15°C: 56 APrąd znamionowy w temperaturze 20°C: 54,5 APrąd znamionowy w temperaturze 25°C: 53,1 APrąd znamionowy w temperaturze 30°C: 50 APrąd znamionowy w temperaturze 35°C: 50,2 APrąd znamionowy w temperaturze 40°C: 48,8 APrąd znamionowy w temperaturze 45°C: 47,3 APrąd znamionowy w temperaturze 50°C: 47 APrąd znamionowy w temperaturze 55°C: 44,5 APrąd znamionowy w temperaturze 60°C: 43 APrąd znamionowy w temperaturze 65°C: 41,6 APrąd znamionowy w temperaturze 70°C: 40,2 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1CzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzSelektywnośćMaks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 8 AMaks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 12 AMin. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 63 AMin. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 63 AMocMaksymalna strata mocy na biegun zgodnie ze standardem: 9 WCałkowite straty mocy dla prądu znamionowego: 5,2 WStraty mocy na biegun dla prądu znamionowego: 5,2 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000WymiaryGłębokość produktu: 70 mmWysokość produktu: 83,4 mmSzerokość produktu: 17,5 mmInstalacja / MontażPrzystosowany do montażu podtynkowego: TakPozycja montażowa produktu 360°: TakPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 25 mm²Szyna fazowa z zaciskiem dostępowym zgodność: KDNxxxRodzaj przyłącza: Quick ConnectWyposaże
