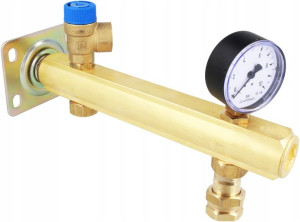

Grupa Bezpieczeństwa Mosiężna C.w.u. 6 Bar Afriso

Opis

Przedmiotem oferty jestGrupa bezpieczeństwa c.w.u. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISOZASTOSOWANIEGrupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego.

Grupa bezpieczeństwa przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW.

BUDOWAGrupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

DANE TECHNICZNEMoc zabezpieczanej instalacji: max 111,5 kW wg UDTPrzyłącze naczynia przeponowego: szybkozłącze GW G3/4”Przyłącze do instalacji: GW 3/4”Zakres manometru: 0 ÷ 10 barCiśnienie otwarcia zaworu bezpieczeństwa MSW: 6 barRozmiar tarczy manometru: Ø63 mmNajmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mmWspółczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31
