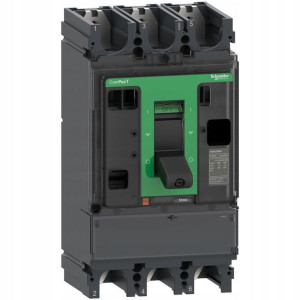

Schneider ComPacT NSX , rozłącznik 630A 3P

Opis

Schneider Electric ComPacT NSX , rozłącznik 630A 3P C633630SParametry podstawowe:Znamionowy prąd załączalny zwarciowy [Icm] : 330 ka z wyłącznikiem zabezpieczającym po stronie zasilaniaZnamionowy prąd załączalny zwarciowy [Icm] : 8.5 ka rozłącznik izolacyjny samodzielnyZnamionowy prąd łączeniowy [Ie]: AC-22A: 630 A prąd przemienny (AC) 50/60 Hz 220...690 VZnamionowy prąd łączeniowy [Ie]: AC-23A: 630 A prąd przemienny (AC) 50/60 Hz 220...690 VZnamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 630 A w 60 °CZnamionowe napięcie udarowe wytrzymywane [Uimp] : 8 kv zgodnie z IEC 60947-3Znamionowe napięcie izolacji [Ui] : 800 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-3Wysokość: 255 mmWskazanie położenia styku: takWidoczna przerwa: NIETyp sterowania: dźwigniaTyp produktu lub komponentu: rozłącznikTwałość mechaniczna: 15000 cykl zgodnie z IEC 60947-3Trwałość elektryczna: AC-22A: 1500 cykl 690 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3Trwałość elektryczna: AC-22A: 3000 cykl 440 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3Trwałość elektryczna: AC-22A: 3000 cykl 690 V prąd przemienny (AC) 50/60 Hz In/2 zgodnie z IEC 60947-3Trwałość elektryczna: AC-22A: 6000 cykl 440 V prąd przemienny (AC) 50/60 Hz In/2 zgodnie z IEC 60947-3Trwałość elektryczna: AC-23A: 1500 cykl 690 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3Trwałość elektryczna: AC-23A: 3000 cykl 440 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3Trwałość elektryczna: AC-23A: 3000 cykl 690 V prąd przemienny (AC) 50/60 Hz In/2 zgodnie z IEC 60947-3Trwałość elektryczna: AC-23A: 6000 cykl 440 V prąd przemienny (AC) 50/60 Hz In/2 zgodnie z IEC 60947-3Szerokość: 140 mmSymbol zdolności wyłączania: NASposób montażu: StacjonarnySkrócona nazwa urządzenia: NSX630NARozstaw podłączeń: 45 mmRodzaj sieci: prąd przemienny (AC)Przyłącza górne: PrzedniePrzyłącza dolne: PrzedniePodstawa montażowa: płytaOpis biegunów: 3PNazwa produktu: compact NSX nowa generacjaMasa produktu: 5.2 kgKod zgodności: NSX630Klasa ochrony przed udarami elektrycznymi: klasa IIKategoria użytkowania: AC-22AKategoria użytkowania: AC-23AGłębokość: 110 mmGama produktów: compact NSX400...630 nowa generacjaGama produktów: compact nowa generacjaFunkcja izolacyjna: tak zgodnie z EN/IEC 60947-3Częstotliwość sieci: 50/60 Hz[Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-3[In] prąd znamionowy: 630 A[Icw] znamionowy prąd krótkotrwały wytrzymywany: 2.32 ka w czasie 20 s zgodnie z IEC 60947-3[Icw] znamionowy prąd krótkotrwały wytrzymywany: 6 ka w czasie 1 s zgodnie z IEC 60947-3[Icw] znamionowy prąd krótkotrwały wytrzymywany: 6 ka w czasie 3 s zgodnie z IEC 60947-3Parametry uzupełniające:Wysoka wytxymałość mechaniczna.

Szybkie rozłączanie za pomocą wyzwalaczy MX i MN.2 główne rozmiary aparatów dla zakresu do 250A, 400, 630A.

Środowisko ekranu:Temperatura otoczenia dla pracy urządzenia: -25-70 °CTemepratura otoczenia dla przechowywania: -50-85 °CStopień zanieczyszczenia: 3 zgodnie z IEC 60664-1Normy: EN/IEC 60947Normy: UL 508Certyfikaty produktu: EACCertyfikaty produktu: CCCStopień ochrony IP: IP40 zgodnie z IEC 60529Stopień ochrony IK: IK07 zgodnie z IEC 62262C633630S to 3-biegunowy rozłącznik mocy z serii ComPacT NSX firmy Schneider Electric o prądzie znamionowym 630A. Rozłączniki ComPacT NSX to nowe technologie zapewniające ciekawe rozwiązania, usprawniające pracę instalatora. ComPacT NSX zapewnia przerwę izolacyjną w myśl normy IEC60947-2. Każdy rozłącznik może być uzbrojony w dodatkowe napędy ręczne lub silnikowe oraz akcesoria sygnalizacyjne.

Prąd znamionowy: 630ALiczba biegunów: 3PComPacT NSX, nowa generacja to wyłączniki i rozłączniki mocy dla instalacji do 630A.

Nowa generacja rozłączników mocy ComPacT NSX to sprawdzone rozwiązania w nowej odsłonie. Rozłączniki NSX to konstrukcja kompaktowa, dzięki czemu skraca się czas montażu urządzeń. Seria ComPacT NSX oprócz wersji rozłącznikowej oferuje również zabezpieczenia prądowe termiczne, zwarciowe, różnicowoprądowe w wersji TMD jak i elektronicznej.

Typowe zastosowania to zabezpieczenia w przemyśle ciężkim, obiektach użyteczności publicznej czy biurowcach.

Zalety rozwiązania ComPacT NSXEfektywnośćTe same akcesoria dla całej serii compact NSX.

Zastosowanie w u
