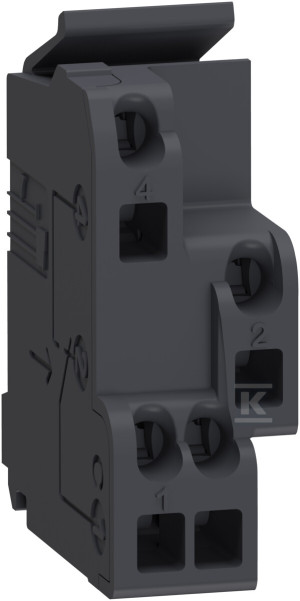

Styk pomocniczy 1OZ lub 1 SD lub 1SDE lub 1SDV do NS100.630N/H/L

Opis

Jest to pojedynczy standardowy styk pomocniczy, który zdalnie udostępnia wszystkie wskazania dla wyłączników ComPact NSX, ComPact NS, PowerPact Multistandard i EasyPact CVS. Informacje o statusie zdalnym to WŁ./WYŁ. (OF), wskaźnik wyzwolenia (SD) i wskaźnik błędu wyzwolenia (SDE) dla wszystkich typów wyłączników. Zdalne informacje o statusie sygnalizacji wyłączenia z powodu zwarcia doziemnego (SDV) są wykorzystywane dla ComPact NSX i PowerPact Multistandard. Styki są zainstalowane w urządzeniu w dedykowanych do tego gniazdach. Ten styk pomocniczy jest stykiem przełącznym typu punkt wspólny z 1 stykiem normalnie otwartym i 1 stykiem normalnie zamkniętym. Prąd znamionowy wynosi 6A, a minimalne obciążenie 100mA przy 24V DC dla kategorii AC12/AC15/DC12/DC14. Bezśrubowe połączenia z zaciskami sprężynowymi zapewniającymi szybkie i niezawodne połączenie. Przekrój podłączonych kabli wynosi od 0,5 mm2 (AWG20) do 1,5 mm2 (AWG16). Zgodny z normą IEC 60947-5-1.
