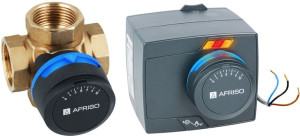

Siłownik Afriso 343 + Zawór 4-drogowy 1cal Arv 484

Opis

Zestawy nowych 4-drogowych obrotowych zaworów mieszających ARV oraz siłownika elektrycznego ARM 343 nowej generacjiznajdują zastosowanie w różnych typach instalacji grzewczych i innych w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe. Zazwyczaj stosowane są w instalacjach grzewczych, gdzie wymagane jest mieszanie z jednoczesnym podniesieniem temperatury powrotu do kotła.

Zestawy składają się z nowego mosiężnego 4-drogowego obrotowego zaworu mieszającego ARV oraz najpopularniejszego siłownika elektrycznego ARM 343 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm). Zawór i siłownik montowane są ze sobą w innowacyjnym systemie ProClick.

DN: 25Kvs: 10 m³/hprzyłącze: Rp1''materiał korpusu: mosiądznapięcie zasilania: 230 V ACczas obrotu o 90°: 120 sekundmoment obrotowy: 6 Nmrodzaj sterowania: 3-punktoweNajwiększą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick!

Jego zaletą jest to, iż montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick odbywa się w dwóch prostych krokach:Zdjęcie pokrętła z zaworu ARV ProClick.

Nałożenie na niego siłownika ARM ProClick.

Cały ten proces odbywa się bez żadnych dodatkowych elementów i użycia narzędzi.

Jednak to nie jedyna przewaga nowych zaworów ARV ProClick i siłowników ARM ProClick.

Poniższa prezentacja obrazuje najważniejsze zalety nowych produktów.

Obrotowe zawory mieszające ARV ProClickSiłowniki elektryczne ARM ProClick~Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick!

Jego zaletą jest to, iż montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick odbywa się w dwóch prostych krokach:Zdjęcie pokrętła z zaworu ARV ProClick.

Nałożenie na niego siłownika ARM ProClick.

Cały ten proces odbywa się bez żadnych dodatkowych elementów i użycia narzędzi.

Jednak to nie jedyna przewaga nowych zaworów ARV ProClick i siłowników ARM ProClick.

Poniższa prezentacja obrazuje najważniejsze zalety nowych produktów.

Obrotowe zawory mieszające ARV ProClickSiłowniki elektryczne ARM ProClickMontaż bez użycia narzędzi:a. Obrotowy zawór mieszający ARV ProClickb. Siłownik elektryczny ARM ProClickNajczęstsze pytanie:Czy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe?

Tak. Każdy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty.

Czy siłowniki ARM/ ARM ProClick firmy AFRISO mogą pracować z kątem obrotu większym niż 90°?

Siłowniki ARM/ ARM ProClick firmy AFRISO dzięki zamontowanym wyłącznikom krańcowym pozwalają na pracę siłownika tylko w kącie obrotu 90°.

Jaka jest różnica między sterowaniem 2-punktowym, 3-punktowym i proporcjonalnym siłownika? Które sterowanie wybrać?

Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC.

Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła.

Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim. Możliwe jest zasilanie 230 V AC lub 24 V AC.

Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji.

Sterowanie proporcjonalne również płynnie steruje obracaniem zaworu. Dzięki swojej konstrukcji jest to sterowanie bardzo dokładne. Siłownik proporcjonalny musi współpracować ze sterownikiem proporcjonalnym i musi być zasilany napięciem 24 V AC lub 24 V DC. Z siłownika wyprowadzone są 4 przewody - dwa do
