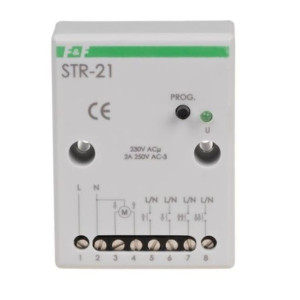

Sterownik rolet dwuprzyciskowy STR-21

Opis

Sterownik rolet dwuprzyciskowy STR-21Dwuprzyciskowy. Montaż natynkowy lub w kasecie rolety.

Przeznaczenie:Sterownik STR przeznaczony jest do sterowania rolet (góra-dół) lub innych obiektów (np. bramy) napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych). Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

Działanie:Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika:Sterowanie lokalne - grupa przycisków podłączona do zacisków 5 i 6 sterująca jedną roletą.- w górę (otwarcie); - w dół (zamknięcie)Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.

Sterowanie centralne - wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 7 i 8 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.- wszystkie w górę; - wszystkie w dółNaciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

Dane techniczne:zasilanie 230V AC prąd obciążenia AC-3prąd impulsu sterującego dla L/Nczas załączenia - programowalny  0sek÷10minsygnalizacja zasilania / programowania  LED zielonapobór mocy 1Wtemperatura pracy  -25÷50°Cprzyłącze zaciski śrubowe 2,5mm²wymiary 50×67×26mmmontaż dwa wkręty do podłoża
