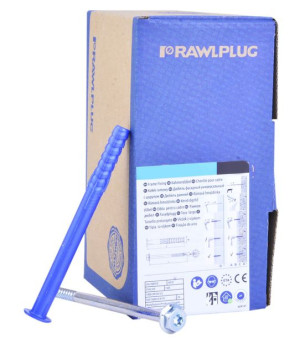

Rawlplug Kołek Ramowy Krótka Strefa 10x60mm 50szt
Opis
RAWLPLUG KOŁEK RAMOWY KRÓTKA STREFA 10X60MM 50SZT Uniwersalny kołek ramowy z kołnierzem i wkrętem z łbem heksagonalnym rekomendowany do szerokiego spektrum aplikacji.
Cechy charakterystyczne: Najkrótsza głębokość kotwienia – 40/50 mm. Szybki montaż dzięki krótkiej strefie kotwienia i możliwości użycia pobijaka w gazobetonie. Specjalna formuła poliamidu umożliwia uzyskanie najwyższych parametrów we wszystkich kategoriach podłoży według ETAG 020 (A, B, C, D). Wewnętrzna geometria koszulki zaprojektowana tak, aby dopasować się do łba wkręta. Konstrukcja kołka zapewnia wieloosiowy rozpór. Kołek ramowy z kołnierzem przeznaczony do mocowania twardych materiałów, jak stal. Aplikacje:Fasady wentylowane,Ramy drzwi i okien,Drzwi garażowe,Bramy,Bramy przemysłowe,Fasady (montaż elementów konstrukcyjnych wykonanych z metalu lub drewna),Szafki ścienne,Anteny satelitarne,Półki ścienne,Poręcze,Koryta kablowe.
Materiał podłoża:Beton spękany,Cegła ceramiczna pełna,Cegła silikatowa pełna,Cegła silikatowa otworowa,Cegła ceramiczna otworowa,Bloczki otworowe z betonu lekkiego,Beton komórkowy,Beton.
Instrukcja montażu: 1. Wywiercić otwór o odpowiedniej średnicy i głebokości lub użyć pobijaka w gazobetonie. 2. Włożyć koszulkę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość. 3. Dokręcić wkręt R-FFS.
Zalecenia montażowe:-Dla głębokości kotwienia 40mm w betonie:Średnica otworu w podłożu: 10mmMin. głębokość otworu w podłożu: 50mmMinimalna głębokość osadzenia łącznika: 40mmMin. grubość podłoża: 100mmMin. rozstaw: 70mmMin. odległość od krawędzi: 50mmWielkość łba: 13mmEfektywna głębokość zakotwienia: 40mm-Dla głębokości kotwienia 50mm w pozostałych materiałach:Średnica otworu w podłożu: 10mmMin. głębokość otworu w podłożu: 60mmMinimalna głębokość osadzenia łącznika: 50mmMin. grubość podłoża: 100mmMin. rozstaw: 80mmMin. odległość od krawędzi: 70mmWielkość łba: 13mmEfektywna głębokość zakotwienia: 50mmParametry:Średnica kołka (d): 10mmDługość kołka (l): 60mmŚrednica wkręta (d1): 7mmDługość wkręta (L1): 69mmŚrednica otworu elementu mocowanego (df): 12,5mmKońcówka montażowa: T40Ilość: 50sztKod produktu: R-FFS-N-10K060
