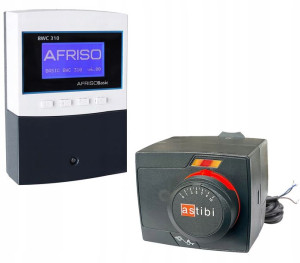

Zestaw Siłownik Astibi Sterownik Afriso Bwc 310
Opis
Przedmiotem oferty jest:Zawór Astibi SWD 543 ASTIBI / 9031000 AFRISO 1''Zestaw regulacyjny ASTIBISiłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBIRegulator pogodowy BWC 310, 3 czujniki, 230 ACOPIS SIŁOWNIKASiłowniki elektryczne ASTIBI SWD przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.
Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.
Dane techniczne siłownika :napięcie zasilania: 230 V ACczas obrotu o 90°: 120 sekundmoment obrotowy: 6 Nmrodzaj sterowania: 3-punktowe1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznychOPIS REGULATORARegulator pogodowy typu BWC 310 przeznaczony jest do obsługi zaworu mieszającego trzy lub czterodrogowego z możliwością podłączenia pompy obiegowej. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.
W skład dostawy wchodzi:• regulator z wyświetlaczem LCD• przewód sieciowy• czujnik temperatury zasilania,• czujnik temperatury powrotu,• czujnik pogodowy zewnętrzny.
Dane techniczne regulatora :Zasilanie: 230V, 50HzPrąd pobierany przez regulator: 0,014AMoc pobierana przez regulator: 2VAPrąd pompy: max 0,6 APrąd napędu zaworu: max 2 APrąd bezpiecznika: max 2AStopień ochrony regulatora: IP20Temperatura otoczenia: 0÷55°CTemperatura składowania: 0÷55°CWilgotność względna: 5÷80%, bez kondensacji pary wodnejZakres pomiarowy: T1: -40÷+70°C (temperatura zewnętrzna) T2: 0÷+99°C (temperatura zasilania) T3: -9÷ +99°C (temperatura powrotu)Rozdzielczość pomiaru temperatury: 1°CDokładność pomiaru temperatury: ±1°CPrzyłącza: Zaciski śrubowe 1x1,5mm²Wyświetlacz: Tekstowy LCD z podświetleniemWymiary regulatora: 104x155x50mmMasa: 0,45kg
