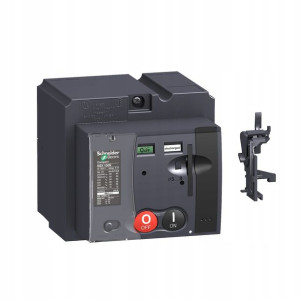

Compact NSX napęd silnikowy MT100/160 - 380-415VAC

Opis

Schneider Electric, Compact NSX , napęd silnikowy MT100/160 - 380-415VAC, LV429435Parametry podstawowe:Skrócona nazwa urządzenia: MT250Typ produktu lub komponentu: Mechanizm silnikowyZastosowanie urządzenia: Automatyczne zbrojenie sprężynyZgodność gamy: ComPacT nowa generacja ComPacT NSX100 new generation, ComPacT nowa generacja ComPacT NSX160 new generation, Compact ComPact NSX100, Compact ComPact NSX160, ComPacT nowa generacja ComPacT NSX DC nowa generacja NSX100 DC, ComPacT nowa generacja ComPacT NSX DC nowa generacja NSX160 DC, Compact Compact NSX100 DC, Compact Compact NSX160 DC, PowerPact Multifix Ceiling, Easypact EasyPact CVS250, PowerPact Multi 9 SW60, PowerPact Multi 9 N40 VigiTyp sterowania: STANDARDNapięcie sterujące [Uc]: 380...415 V AC 50/60 Hz, 440...480 V AC 60 HzCircuit breaker mounting mode: StacjonarnyCircuit breaker frame rated current: 100 A, 160 AParametry uzupełniające:Typ sygnału sterującego: Impuls, BistabilnyCircuit breaker response time: < 700 ms open, < 80 ms closedMaksymalna częstotliwość robocza: 4 na minutęPobór mocy w VA: 500 VA zamykanie, 500 VA otwieranieOsprzęt dostarczany w dostawie: Przejściówka SDEOpis opcji blokowania: Blokowanie kłódką w położeniu WYŁ, 1 do 3 kłódek Ø 5 do Ø 8LV429435 to napęd silnikowy MT100/160 - 380-415VAC kompatybilny z wyłącznikami ComPacT NSX100/160.

Dzięki zastosowaniu napędu silnikowego wyłączniki ComPacT NSX charakteryzują się bardzo wysoką wytrzymałością mechaniczną połączoną z łatwą i pewną obsługą.

Napięcie sterujące [Uc]: 380...415 V AC 50/60 HzPrąd znamionowy [In]: 100 A/160 AOpis serii ComPacT NSXNowa generacja wyłączników i rozłączników mocy ComPacT NSX to sprawdzone rozwiązania w nowej odsłonie. Wyłączniki NSX to konstrukcja kompaktowa dzięki czemu skraca się czas montażu urządzeń. Wyłączniki mocy ComPacT NSX oferują duży wybór zabezpieczeń termicznych jak i elektronicznych. Dodatkowo można je wyposażyć w zintegrowane zabezpieczenia różnicowoprądowe.

Typowe zastosowania to zabezpieczenia w przemyśle ciężkim, obiektach użyteczności publicznej czy biurowcach.

Nowa generacja znanych zabezpieczeńComPacT NSX to kompaktowa konstrukcje ze zintegrowanymi zabezpieczeniami prądowymi Dzięki nowym rozwiązaniom zaoszczędzisz czas i poznasz nowe możliwości komunikacyjne.

Zalety rozwiązania ComPacT NSXEfektywnośćPrzezroczysta osłona ułatwiająca identyfikację dodatkowych akcesoriówZeskanuj kod QR w celu uzyskania łatwego dostępu do dokumentacji technicznejZintegrowane zabezpieczenie różnicowo prądowe oraz szeroka gama akcesoriów pomocniczychNiezawodnośćInnowacyjne rozwiązania zwiększające niezawodność Przełomowa technologia typu roto-active™ pomaga wydłużyć żywotność urządzenia Można polegać na ComPacT NSX nawet w najtrudniejszych warunkach.

ŁącznośćNowe bezprzewodowe styki pomocnicze sygnalizujące wyzwolenie. Rozwiązanie to skraca czas montażu.

Najważniejsze informacjeMaksymalna niezawodność zasilaniaTworząc nową generacje wyłączników postawiliśmy sobie za główny cel poprawienie niezawodności zasilania poprzez:zapewnienie selektywność i kaskadowość z innymi zabezpieczeniami Schneider Electricmonitorowanie stanu zabezpieczeń oraz głównych parametrów sieci.wysyłanie alarmów i sygnalizowanie zadziałania za pomocą nowych styków pomocniczychOchrona zaczyna się od zapobieganiaComPacT NSX został zaprojektowany z myślą o ochronie przed pożarem poprzez:zastosowanie zintegrowanego zabezpieczenia różnicowoprądowegoumożliwienie przeglądów prewencyjnychzastosowywanie zacisków EverlinkWażne informacje o ComPacT NSXRodzina wyłączników ComPacT NSX została zaprojektowana tak, aby zoptymalizować poziomy wytrzymałości zwarciowej oraz ilość miejsca do montażu aparatów. Gama ta występuje w dwóch rozmiarach z akcesoriami kompatybilnymi dla obu rozmiarówSpecyfikacja:Możliwość montażu w różnych pozycjachPrąd znamionowy: 16 do 630 A9 zdolności łączeniowych dla 2 rozmiarów wyłączników:- do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V- do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V- 75 i 100 kA przy 690 VDostępne wersje 3 i 4-poloweDuży wybór zabezpieczeń elektronicznych i termicznychZaawansowany ze zintegrowanym pomiarem mocy: I, U, P, E, THD, f, CosPhiMożliwość wymiany jednostek sterujących (wyzwalaczy) bez konieczności demontażu całego wyłącznikaMożliwość podłączenia do sieci komunikacyjnej Modbus, EthernetDuży wybór akcesoriów dodatkowychZin
