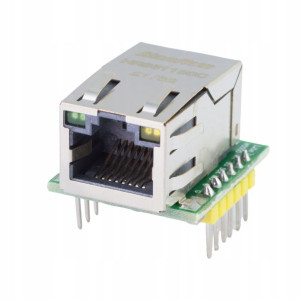

Moduł Ethernet W5500 miniaturowy Arduino STM32

Opis

Moduł Ethernet W5500 miniaturowy Arduino STM32Niewielkich rozmiarów moduł sieciowy (Ethernet) do projektów elektronicznych na Arduino, STM32 i innych. W porównaniu do Arduino Ethernet Shield jest naprawdę malutki.

Moduł jako serce zawiera układ sieciowy Wiznet W5500. Układ ten jest szybszy i wydajniejszy niż jego poprzednik W5100.

Największą zaletą układu W5500 jest to, że posiada wbudowany sprzętowy stos TCP/IP, UDP oraz innych protokołów stosowanych w sieciach. Z tym modułem w łatwy sposób podłączysz swoje Arduino do Internetu lub lokalnej sieci LAN.

Moduł jest kompatybilny z bibliotekami Arduino. Producent sam dostarcza odpowiednie biblioteki działające w Arduino IDE: https://github.com/Wiznet/EthernetGniazdo siecioweRJ-45 ma wbudowany transformator. Wystarczy podłączyć przewód i to tyle. Połączenie sieciowe będzie działało. W tak prosty sposób zbudujesz na Arduino lub STM32 prosty serwer webowy oparty o stronę WWW.

Goldpiny są wyprowadzone w taki sposób, że idealnie nadaje się do wpięcia w płytkę stykową. Jego rozmiary za to pozwalają użyć go bezpośrednio w projektowanym urządzeniu jako gotowy moduł sieciowy.

Specyfikacja:Układ: W5500Zasilanie: 3,3 V o wydajności około 200mAKomunikacja: SPI (5V tolerant)Wbudowany stos TCP/IPObsługa protokołów TCP/IP, UDP, ICMP, ARP, IGMP, PPPoEWspiera Wake on LAN over UDPDo 8 niezależnych socketów jednocześnieStandard Ethernet Physical Layer (PHY): 10BaseT/100BaseTX (10/100 Mb)Obsługa auto-negocjacjiPobór prądu: 120 mATryb Power DownWymiary: 25 x 23 mmGoldpiny wlutowane w płytkęRaster: 2,54 mmPasuje do płytki stykowej
