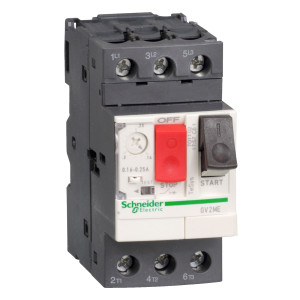

Wyłącznik silnikowy z napędem przyciskowym I=0,40-0,63A GV2ME04AP SCHNEIDER
Opis
Wyłącznik silnikowy z napędem przyciskowym I=0,40-0,63A GV2ME04AP SCHNEIDER Opis biegunów 3P rodzaj sieci Prąd przemienny (AC) Kategoria użytkowania AC-3 zgodnie z IEC 60947-4-1Kategoria A zgodnie z IEC 60947-2 częstotliwość sieciowa 50 Hz sposób mocowania 35 mm szyna symetryczna DIN: przyciętyPanel: przykręcony (with adaptor plate) Położenie pracy W każdym położeniu moc silnika w kW 0,12 kW w 400/415 V prąd przemienny (AC) 50 Hz0,18 kW w 400/415 V prąd przemienny (AC) 50 Hz0,37 kW w 690 V prąd przemienny (AC) 50 Hz zdolność wyłączania 100 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 [Ics] znamionowy prąd wyłączalny eksploatacyjny 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2100 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 typ sterowania Przycisk [In] prąd znamionowy 0,63 A thermal protection adjustment range 0,4 0,63 A prąd wyzwalania magnetycznego 8 A [Ue] znamionowe napięcie łączeniowe 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowe napięcie izolacji [Ui] 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 0,63 A zgodnie z IEC 60947-4-1 znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z IEC 60947-2 strata mocy na biegun 2,5 W trwałość mechaniczna 100000 cykl trwałość elektryczna 100000 cykl dla AC-3 w 440 V maximum operating rate 25 cykl/h tryb pracy Ciągły zgodnie z IEC 60947-4-1 Moment dokręcania 1,7 N.m na zaciski śrubowe funkcja izolacyjna Tak zgodnie z IEC 60947-1 wrażliwość na zanik fazy Tak zgodnie z IEC 60947-4-1 wysokość 89 mm Szerokość 45 mm głębokość 78,5 mm
