Zestaw automatyki do bramy FAAC 414 SHORT
Opis
FAAC 414 SHORT➡️Skrzydła bramy mogą ważyć do 350 kg każde.

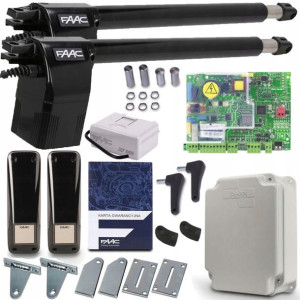

SKŁAD ZESTAWU:✔️ 2x Siłownik FAAC 414 SHORT✔️ Uchwyty mocujące do słupka i skrzydła bramy✔️ Centrala sterująca FAAC E045S✔️ Hermetyczna obudowa do centrali FAAC✔️ Radioodbiornik dwukanałowy XF868✔️ Fotokomórki bezpieczeństwa FAAC XP20BD✔️ Elementy montażowe✔️ 2x Klucze do odblokowywania awaryjnego (gdy braku prądu)✔️ 2x Kondensator rozruchowy✔️ Karta gwarancyjna 24 miesiące FAAC✔️ Instrukcja montażowa siłowników w języku polskim✔️ Instrukcja podłączenia centrali w języku polskim✔️ Pomoc telefoniczna w trakcie instalacji✔️ ZESTAW 414 SHORT IDEALNIE NADAJE SIĘ NA SŁUPKI WĄSKIE (METALOWE) ORAZ SŁUPKI SZEROKIE KLINKIEROWE.✔️ IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH Napęd FAAC 414 SHORTG jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości jednego skrzydła do 1,8m. Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.✔️ ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FAAC 414 SHORT jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.✔️ MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego FAAC 414 SHORT jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +55°C.
DANE TECHNICZNE SIŁOWNIKA 414◽️ Zasilanie 230V, 50(60)Hz◽️ Zasilanie silnika 230V◽️ Pobór mocy 280W◽️ Pobór prądu 1,2A◽️ Prędkość obrotowa silnika 1400obr./min◽️ Prędkość wysuwu trzpienia 1,5cm/sek◽️ Maksymalna siła ciągu 3500N◽️ Zabezpieczenie termiczne 140°C◽️ Zakres temperatur -20/+55°C◽️ Stopień ochrony IP44CENTRALA STERUJĄCA E045S Z OBUDOWĄ◽️ Napięcie zasilające: 230VAC ±15% 50/60 Hz◽️ Pobór mocy: 4W w gotowości◽️ Maks pobór mocy: 800W◽️ Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy◽️ Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)◽️ Zakres temperatur pracy: -20°C do +55°C◽️ Bezpieczniki: F1 (2,5A)◽️ Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie◽️ Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC◽️ Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB◽️ Programowanie: Wyświetlacz LED i przyciski◽️ Sygnalizacja statusu: Wyświetlacz i LEDCentrala sterująca E045S może obsługiwać jeden lub dwa silnikiOBUDOWA CENTRALI STERUJĄCEJ✔️ do zastosowania zewnętrznego✔️ hermetyczna, poziom szczelności IP 55.
MODUŁ RADIOWY XF 868 MHz◽️ Odbiornik z wbudowaną anteną zwiększającą zasięg pilota◽️ Częstotliwość: 868Mhz◽️ Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc◽️ Pamięć 256 pilotów◽️ Podłączenie: szybkozłączeFotokomórki XP20BD o zasięgu 20mDane techniczne:✔️ Zasięg 20 M✔️ Zasilanie przez szynę BUS-ową 2easy✔️ 2 przewody 24 v✔️Ochrona IP54✔️ Poziomy kąt regulacji 180°✔️ Pobór prądu ( Rx 10mA,Tx 10mA)✔️ Instalacja naścienna/Na kolumnie/Na wsporniku✔️ Optyczna samoregulacja✔️ Czas wykrywania przeszkód 20mS✔️ Wymiary:41x130x42 mm✔️ Możliwość zainstalowania do M16 par fotokomórek w jednym układzieUCHWYTY MONTAŻOWE◽️ uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy◽️ ocynkowaneAKCESORIA MONTAŻOWE I KLUCZYKI ODBLOKOWUJĄCE✔️ trzpienie montażowe do zamocowania siłowników do uchwytów montażowych✔️ kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznejKONDENSATORY◽️ kumulują energię i pomagają siłownikom wprawić skrzydła bramy w ruchSchemat instalacjiSiłownikiFotokomórkiCentrala sterującaWyłącznik kluczykowyOdbiornik fal radiowychLampa sygnalizacyjna➜ Aby uzyskać otwarcie skrzydła pod kątem 90°: A+B=C.➜ Aby uzyskać otwarcie skrzydła pod kątem większym niż 90°: A+B➜ Utrzymaj wartość Z, aby zapobiec uderzaniu siłownika w pilasterpodczas zamykania skrzydła
