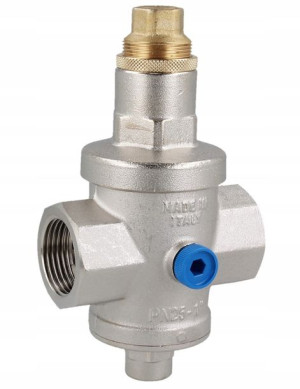

Reduktor Ciśnienia Wody 1/2" Cala Dn15

Opis

Reduktor ciśnienia wody przeznaczony jest do obniżenia ciśnienia wyjściowego do wartości ustawionej. Szczególnie zalecany w instalacjach wody użytkowej do obniżenia wysokiego ciśnienia wodociągowego do wartości bezpiecznej- ok.3 bar. Posiada przyłącze pod manometr po obu stronach korpusu, dzięki czemu może być stosowany w różnych położeniach w instalacji.temperatura medium: max 80°Cciśnienie maks. na wejściu: 25 barciśnienie na wyjściu: ustawiane 0,5 ÷ 5 barmanometr: miejsce na manometr ¼''przyłącza: 2 x GW G1''1. ZastosowanieReduktory ciśnienia wody przeznaczone są do obniżenia ciśnienia wyjściowego do wartości ustawionej. Szczególnie zalecane w instalacjach wody użytkowej do obniżenia wysokiego ciśnienia wodociągowego do wartości bezpiecznej - ok. 3 bar.2. Opis i działanieReduktory ciśnienia BPR posiadają przyłącza pod manometr (3) po obu stronach korpusu, dzięki czemu mogą być stosowane w różnych położeniach w instalacji. Za pomocą śruby nastawy (1) dokonuje się regulacji ciśnienia wyjściowego. Kręcąc zgodnie z ruchem wskazówek zegara podnosimy ciśnienie za reduktorem. Przeciwnie do ruchu wskazówek zegara obniżamy ciśnienie za reduktorem. Fabrycznie, każdy z reduktorów ustawiony jest na wartość ciśnienia wyjściowego 3 bar. Za pomocą mosiężnego pierścienia (2) ograniczającego blokujemy nastawę. Na korpusie reduktorów znajduje się strzałka wskazująca kierunek przepływu medium.

Dla prawidłowej nastawy ciśnienia wyjściowego, zalecany jest montaż manometru do odczytu wartości ciśnienia ustawionego na wylocie zaworu. 3. Specyfikacja technicznaParametr / część Wartość / opis Ciśnienie wejściowe max 25 bar Temperatura medium max 80°C Ciśnienie wyjściowe - ½”÷1” - 1¼”÷3”0,5÷5 bar 1÷5,5 bar Przyłącze manometru GW G¼” Stężenie glikolu max 50% Korpus mosiądz CW617N
