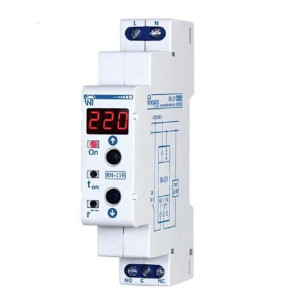

Przekaźnik napięciowy 230V 16A 3,6kW RN-119

Opis

Przekaźnik napięciowy 230V 16A 3,6kW RN-119RN-119 służy do odłączenia obciążenia jednofazowej instalacji przemysłowej i domowej w przypadku niedopuszczalnych wahań napięcia w sieci oraz automatycznego ponownego załączenia po przywróceniu właściwych parametrów sieci.

Przy mocy obciążenia do 3,6 kW (prąd do 16 А) dla RN-119 odłączenie odbywa się bezpośrednio przez wyjściowe styki przekaźnika, które są załączane w przerwie zasilania obciążenia.

W ustawieniach przekaźnika można wprowadzać zmiany odnośnie do wymaganego:napięcia maksymalnegonapięcia minimalnegoczasu ponownego załączeniatrybu pracy urządzeniaDostępne tryby pracy urządzenia:kontrola napięcia maksymalnego i minimalnego („Przekaźnik napięciowy”)kontrola napięcia minimalnegokontrola napięcia maksymalnegoprzekaźnik czasowy z opóźnieniem załączaniaPodłączenie RN-119 do obciążeniaW celu poprawy parametrów eksploatacyjnych urządzenia zalecane jest stosowanie bezpiecznika (wkładki topikowej) lub jego analogu w obwodzie zasilania RN-119 o prądzie 1 A. (ozn. QF1 na schematach) przy zastosowaniu przekaźnika w trybie „Przekaźnik napięciowy”, „Przekaźnik minimalnego napięcia” lub „Przekaźnik czasowy” podłączyć obciążenie zgodnie z rysunkiem 2 (wariant 1) zamieszczonym na stronie nr 6 dokumentacji technicznej.

W przypadku zastosowania RN-119 w trybie „Przekaźnik maksymalnego napięcia”, obciążenie należy podłączyć zgodnie z rysunkiem 2 (wariant 2) zamieszczonym na stronie nr 6 dokumentacji technicznejKonfiguracja RN-119Sposoby wyświetlania nazw i wartości parametrów są podane w Tabeli 4 na stronie nr 5 w dokumentacji technicznej.

Aby dokonać zmian wartości parametrów należy:krótko nacisnąć przyciski „góra” i „dół”, znajdujące się z przodu urządzenia (jednocześnie)poczekać aż na wyświetlaczu pojawi się pierwszy z dostępnych parametrówza pomocą przycisków „góra” lub „dół” wybrać pożądany parametrnacisnąć krótko przyciski „góra” i „dół” (jednocześnie), aż na wyświetlaczu zacznie migać wartość parametruza pomocą przycisków „góra” i „dół” zmienić wartość parametru na pożądanąaby zapisać zmiany należy jednocześnie krótko nacisnąć „góra” i „dół”aby wyjść z menu zachowując zmiany, należy przytrzymać jednocześnie przyciski „góra” i „dół” przez ponad 3 sekundy.
