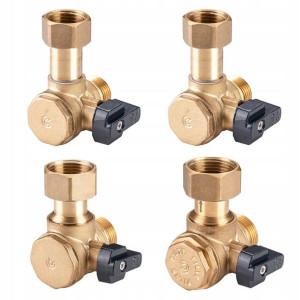

Zestaw Zaworów Kulowych Kątowych Kotłów C.o, C.w.u

Opis

ZESTAW ZAWORÓW KULOWYCH KĄTOWYCH KOTŁÓW C.

O, C.

W.

UZestaw zawiera:2 x zawór 1/2″,1 x zawór 3/4″,1 x zawór 3/4″ z filtrem antykamiennym i zaworem zwrotnymParametry pracyPN 16 bar,T nom 110 °C,T max chwilowa 150 °C,T max chwilowa 120 °C (dla zaworów z filtrem antykamiennym i zaworem zwrotnym)PRZEZNACZENIE:Zawory Calido serii ERYK, to seria zaworów kulowych, kątowych sterowanych ręcznie, przeznaczonych do montażu w instalacjach centralnego ogrzewania i dystrybucji wody pitnej. Seria ta jest szczególnie dedykowana do podłączania kotłów wiszących jedno- i dwufunkcyjnych.

CHARAKTERYSTYKA:Kompaktowa konstrukcja uwzględnia ograniczoną przestrzeń montażową kotłów wiszących – łatwość podłączania kotłów wiszących.

Zawory 1/2" do c.w.u. i c.o. oraz 3/4" do c.o. wyposażone są w filtr i zawór zwrotny – stanowi to rozwiązanie problemu montażowego w ograniczonej przestrzeni montażowej kotła wiszącego przy podłączaniu zaworu, filtra i zaworu zwrotnego (3 w 1) – Patent na wynalazek nr 230959.

Współczynnik przepływu Kv umożliwia współpracę z kotłami o mocy do 28kW.

Trzpień zaworu wyposażony jest w podwójne uszczelnienie: na górze trzpienia zastosowano tradycyjną dławicę pasywną z możliwością doszczelnienia za pomocą nakrętki, na dole trzpienia zastosowano nowoczesne uszczelnienie dynamiczne, w którym siła doszczelnienia zwiększa się wraz ze wzrostem ciśnienia między kulą a korpusem – gwarancja szczelności.

Konstrukcja i montaż trzpienia zapobiegają wypchnięciu go z korpusu – gwarancja bezpieczeństwa.

Zawory 1/2" do c.w.u. i c.o. oraz 3/4" do c.o. wyposażone są w filtr antykamienny umieszczony w kuli – ochrona kotła przed zanieczyszczeniami z instalacji c.o. i brak możliwości powstawania osadu wapiennego na filtrze.

Zawory 1/2" do c.w.u. i c.o. oraz 3/4" do c.o. wyposażone są w zawór zwrotny – możliwość czyszczenia filtra bez potrzeby opróżniania instalacji z wody od strony kotła.

Zawór wyposażony jest w dźwignię ze stopu aluminium pokrytą powłoką ochronną – gwarancja długiej żywotności dźwigni.

Konstrukcja dźwigni umożliwia zastosowanie klucza 10 lub 21mm do otwierania – zamykania zaworu w ograniczonej przestrzeni.

Zawór 1/2″1- KOREK2- USZCZELKA3- USZCZELNIENIE KULI4- KORPUS5- KULA6- WKRĘT7- NAKRĘTKA DŁAWICY8- TRZPIEŃ9- USZCZELNIENIE DŁAWICY10- USZCZELNIENIE TRZPIENIA11- DZWIGNIA12- NAKRĘTKA13- TULEJAZawór 3/4″1- KULA2- KORPUS3- USZCZELKA4- PIERŚCIEŃ OSADCZY5- USZCZELNIENIE KULI6- KOREK7- DZWIGNIA8- WKRĘT9 - USZCZELNEINIE TRZPIENIA10- USZCZELNIENIE DŁAWICY11- NAKRĘTKA DŁAWICY12- TRZPIEŃ13- NAKRĘTKA14- TULEJAZawór 3/4″ z filtrem antykamiennym i zaworem zwrotnym1- USZCZELNIENIE KULI2- KORPUS BOCZNY3- O-RING4 KOREK FILTRA5- KULA6- O-RING7- TULEJA8- GZRYBEK ZAW.

ZAWROTNEGO9- PIERŚCIEŃ OSADCZY10- NAKETKA11- USZCZELKA12- SPRĘŻYNA13- FILTR14- KORPUS15- DZWIGNIA16- WKRĘT17- NAKRĘTKA DŁAWICY18- TRZPIEŃ19- USZCZELNIENIE DŁAWICY20- USZCZELNIENIE TRZPIENIA
