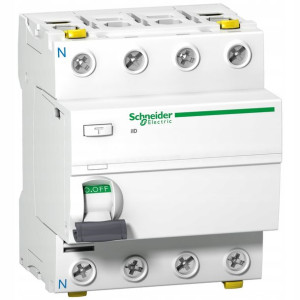

Schneider Wyłącznik różnicowoprądowy 4P A25A 30mA
Opis
Schneider Electric Wyłącznik różnicowoprądowy Acti9 iID-25-4-30-A 25A 4-biegunowy 30mA typ A, A9Z21425Parametry podstawowe[In] prąd znamionowy: 25 Aczułość na prąd upływu: 30 mAGama produktów: iIDgama produktów: Acti 9Nazwa produktu: Acti 9 iIDOpis biegunów: 4Ppołożenie neutralne: LEFTrodzaj sieci: prąd przemienny (AC)skrócona nazwa urządzenia: iIDTyp produktu lub komponentu : wyłącznik różnicowoprądowy (RCCB)typ zabezpieczenia różnicowoprądowego: typ Azwłoka zabezpieczenia różnicowoprądowego: bezzwłocznyParametry uzupełniające[Ue] znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50/60 Hzczęstotliwość sieci: 50/60 Hzdopasowanie do szyn łączeniowych i bloków rozdzielczych: góra lub dół: ząbgłębokość: 73 mmDługość odizolowanego odcinka: 14 mm dla góra lub dół połączenieKod zgodności: iIDkolor: białyMasa produktu: 0.37 kgMoment dokręcania: 3.53.5 N.m góra lub dółopis opcji blokowania: urządzenie do blokowania kłódkąpodstawa montażowa: szyna DINprzyłącza zaciski: zacisk podwójny przód135 mm² sztywnyprzyłącza zaciski: zacisk podwójny przód125 mm² elastycznyprzyłącza zaciski: zacisk podwójny przód125 mm² elastyczny z tulejkąprzyłącza zaciski: zacisk podwójny BACK125 mm² sztywnyprzyłącza zaciski: zacisk podwójny BACK116 mm² elastycznyprzyłącza zaciski: zacisk podwójny BACK116 mm² elastyczny z tulejkąSegment rynku: małe obiekty handloweSegment rynku: budynki mieszkalnesposób montażu: zatrzaskowySzerokość: 72 mmszerokość w modułach 9 mm: 8trwałość elektryczna: AC1: 15000 cykltrwałość mechaniczna: 20000 cykltyp sterowania: dźwigniawskazanie położenia styku: takwysokość: 91 mmznamionowa zdolność załączania i wyłączania: Idm 1500 Aznamionowa zdolność załączania i wyłączania: Im 1500 AZnamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hzznamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kVznamionowy warunkowy prąd zwarciowy: 10 kAŚrodowisko pracykompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 610081Normy: EN/IEC 610081stopień ochrony IP: IP20 zgodnie z IEC 60529stopień ochrony IP: IP40 (obudowa modułowa) zgodnie z IEC 60529stopień zanieczyszczenia: 3Temperatura otoczenia dla przechowywania: 4085 °Ctemperatura otoczenia dla pracy: 2560 °CZalety:Wyłączniki różnicowoprądowe iID z podwójnymi zaciskami firmy Schneider Electric dostępne są w wersjach 2P i 4P w zakresie prądów od 25A do 100A o typach: AC, A, B oraz SI. Cecha wyróżniająca wyłącznik różnicowoprądowy iID to możliwość podłączenia do niego bezpośrednio dwóch przewodów o różnych przekrojach. Zaletą wyłączników różnicowoprądowych są podwójne zatrzaski, które umożliwiają usunięcie wyłącznika różnicowoprądowego z szyny DIN bez użycia narzędzi i bez usuwania szyny sztyftowej. Wyłącznik różnicowoprądowy jest wykonany w 100% z materiałów nadających się do recyklingu.
Schneider Electric Wyłącznik różnicowoprądowy Acti9 serii iID, o numerze referencji A9Z214254-biegunowyPrąd znamionowy - 25Atyp zabezpieczenia różnicowoprądowego - typ Aczułość na prąd upływu - 30 mAznamionowa zdolność załączania i wyłączania - 1500Aznamionowy warunkowy prąd zwarciowy - 10 kAwytrzymałość elektryczna do 15000 cykliwytrzymałość mechaniczna do 20000 cykliznamionowe napięcie łączeniowe [Ue] - 380...415 V AC 50/60 Hzznamionowe napięcie izolacji [Ui] - 500 V ACznamionowe napięcie udarowe wytrzymywane [Uimp] - 6 kVzgodny z normą EN/IEC 61008-1podstawa montażowa - szyna DINkolor produktu - biały RAL9003szerokość w modułach 9mm - 8szerokość: 72mmwysokość 91mmgłębokość 73mmwaga 370gIP20 (zgodnie z IEC 60529) i IP40 w obudowie modułowej o II klasie izolacjitemperatura pracy wynosi od -25°C do 60°Ctemperatura przechowywania wynosi od -40 °C do 85°CWyłączniki różnicowoprądowe serii Acti 9 iIDWyłączniki różnicowoprądowe serii iID dostępne w szerokiej gamie wykonań pozwalających na ich zastosowanie w budownictwie mieszkaniowym, komercyjnym i przemysłowym.
Seria iID wyłączników różnicowoprądowych znajduje zastosowanie w realizacji ochrony przed porażeniem zarówno w najprostszych instalacjach elektrycznych, jak i tych, które zasilają odbiorniki nieliniowe: zasilacze impulsowe komputerów, prostowniki w urządzeniach AGD i RTV (typ A). Wyłącznik
