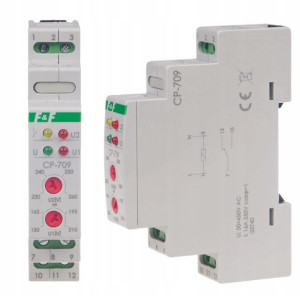

F&F Jednofazowy Przekaźnik Napięcia CP-709

Opis

Jednofazowy Przekaźnik NapięciowyF&F CP-709Napięcie zasilania: 50 / 450 V ACMaksymalny prąd obciążenia: 16 AKontrola zasilania: 4 × LEDMontaż: Na szynę TH35 (1 moduł) Służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości. Przekaźniknapięciowy może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Zestaw zawiera:1szt. Jednofazowy przekaźnik napięciowyDziałanie:Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika.

Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED żółtej (pozycja styku 7-10).

Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12).

Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1).

Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2).

Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.

Dane techniczneTyp: JednofazowyNapięcie zasilania: 50450 V ACWspółpraca z agregatami prądotwórczymi: TakElement wykonawczy: PrzekaźnikMaksymalny prąd obciążenia: 16 AKonfiguracja styków: 1 × NO/NCSeparacja styku: TakKontrola zasilania: 4 × LEDPróg napięciowy zadziałania - dolny U1: 150 / 210 VPróg napięciowy zadziałania - górny U2: 230 / 260 VHistereza napięciowa powrotu - dla progu U1: 5 VHistereza napięciowa powrotu - dla progu U2: 5 VCzas zadziałania - dla progu U1: 1,5 sCzas zadziałania - dla progu U2: 0,1 sCzas powrotu - dla progu U1: 1,5 sCzas powrotu - dla progu U2: 1,5 sPrzyłącze: Zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,8 WTemperatura pracy: -25 50 °CWymiary: 1 moduł (18 mm)Montaż: Na szynie 35 mmStopień ochrony: IP20
