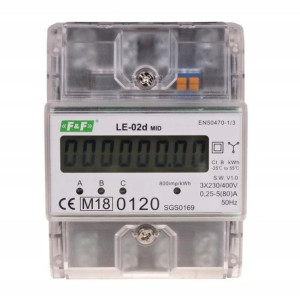

F&f Licznik Zużycia Energii 3f Le-02d Mid
Opis
Licznik zużycia energii LE-02d 3-fazowy F&FTyp: trójfazowyProtokół komunikacyjny: brakZgodność: Dyrektywa MID 2014/32/EUNapięcie odniesienia: 3×400 V+NPrąd bazowy: 5 APrąd maksymalny: 80 AMinimalny prąd mierzony: 0,04 APobór własny licznika: 10 VA; 2 WZakres wskazań liczydła: 0÷99999,99 kWhStała licznika: (1,25 Wh/imp) 800 imp/kWhSygnalizacja sczytywania: LED czerwonaWyjście impulsowe SO+ SO-: otwarty kolektorNapięcie podłączenia SO+ SO-: maks. 30 V DCPrąd podłączenia SO+ SO-: maks. 27 mACzas impulsu SO+ SO-: 35 msKlasa dokładności: BSygnalizacja poboru prądu: 3×LED czerwonaPrzyłącze: zaciski śrubowe 16 mm²Temperatura pracy: -20÷50°CWymiary: 4,5 modułu (75 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Opis produktuTrójfazowy licznik do montażu na szynie DIN 35 mm. Prąd 80 A.
Licznik posiada certyfikat zgodności z MID.
Trójfazowy licznik zużycia energii LE-02d jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego w układzie bezpośrednim.
ZgodnośćCertyfikat MID 2014/32/EU nr 0120/SGS0169EN 50470-1/3DziałaniePod wpływem przepływającego prądu i przyłożonego napięcia specjalny układ elektroniczny trójfazowegolicznika zużycia energii generuje w każdej fazie impulsy. Ich ilość jest proporcjonalna do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10 Wh).
Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Trójfazowy licznik zużycia energii LE-02d posiada opcję plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.
