SONEL TDR-420 Reflektometr Lokalizator Impulsowy

Opis

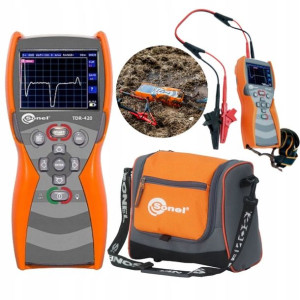

ReflektometrSONEL TDR-420✔️ Poręczny, cyfrowy lokalizator impulsowy przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych.✔️ Pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. ✔️ Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.✔️ W zestawie znajduje się: 1 szt. Reflektometr SONEL TDR-4201 szt. Przewód 0,6 m dwużyłowy2 szt. Krokodylek 1kV 20A czerwony i czarny4 szt. Bateria Alkaiczna 1,5 V AA1 szt. Szelki typ M11 szt. FuterałCechy produktu✔️ Lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych.✔️ Dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi.✔️ Lokalizacja uszkodzeń kabli współosiowych✔️ Lokalizacja uszkodzeń okablowania infrastrukturalnego.✔️ Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli.✔️ Graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie.

Zastosowanie✔️ Produkt jest dedykowany dla:✔️ Hurtowni elektrycznych i detalicznych sprzedawców kabli✔️ Elektromonterów i pracowników pogotowia elektroenergetycznego✔️ Pracowników utrzymania ruchu✔️ Elektryków budowlanychMożliwościDaleki zasięg działania do 6000 m.

Bardzo małym błąd pomiarowy (na poziomie 1%).

Możliwość regulacji współczynnika propagacji i impedancji falowej badanego przewodu.

Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów.

Łatwość odczytu Reflektometr TDR-420 wyposażony jest w czytelny, kolorowy wyświetlacz, który dzięki rozdzielczości 320 x 240 pikseli pozwala na jeszcze dokładniejsze wskazanie miejsca uszkodzenia.

Wbudowany system pomocy W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania. Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.

Opis funkcjonalny1- SET/SEL- przełączanie między ustawieniami 2- W LEWO- przesuwanie kursora w lewo 3- ENTER- zatwierdzenie zmian4- ON/OFF/LATARKA- włączenie/wyłączenie miernika, włączenie podświetlania przycisków 5- W DÓŁ- zmniejszenie wartości6- W PRAWO- przesuwanie kursora w prawo 7- W GÓRĘ- zwiększenie wartości 8- ESC- anulowanie zmian 9- START-wyzwolenie pomiaru 10- Wyświetlacz LCDParametry Zakresy pomiarowe- 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km Dokładność- 1% wybranego zakresu Rozdzielczość- około 1% zakresu Minimalna długość przewodu- 4 m Współczynnik propagacji- w zakresie 10…99% lub 15…148,5 m/μs Impuls wyjściowy- 5 Vp-p dla obwodu otwartego Impedancja wyjściowa- 25, 50, 75, 100, 125 i 200 Ω Szerokość impulsu- 3 ns…3 μs (w zależności od zakresu) Tryb skanowania- do 3 skanów na sekundę lub skan pojedynczy (tryb ONCE) Generowany sygnał akustyczny- 810 – 1100 Hz Czas pracy z kompletem baterii- do 8 godzin ciągłego skanowania Zasilanie- 4 x baterie alkaliczne 1,5 V typu AA lub 4 x akumulatory NiMH AA Automatyczne wyłączenie- 1, 3, 5, 10, 15 minut lub wyłączone Wyświetlacz- kolorowy 3.5” LCD TFT, 320x240 pikseli Zabezpieczenie prądowe- 400 V DC / 250 V AC
