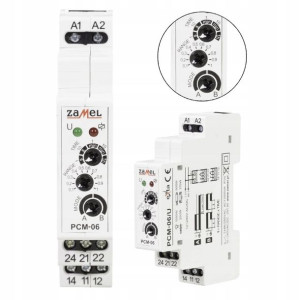

ZAMEL Przekaźnik czasowy 2-funkcyjny 12-240V TH35

Opis

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilaniaZAMEL PCM-06/U ✔️ Dwufunkcyjny: opóźnione wyłączenie (tryb A) oraz opóźnione załączenie (tryb B) ✔️ Przekaźnik uniwersalny działający w zakresie 12/240V AC/DC ✔️ Przekaźnik wyzwalany jest napięciem zasilającym ✔️ Zakres nastaw czasu od 0,1 sekundy do 1 godziny oraz wysoka dokładność odmierzanego czasu ✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 8 A ✔️ Sygnalizacja napięcia zasilania dioda LED zielona ✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona ✔️ Obudowa jednomodułowa na szynę TH35Zestaw składa się1 szt. Przekaźnik czasowy PCM-06/UInstrukcję obsługi w języku polskim ➡️ Dwufunkcyjny przekaźnik czasowy PCM-06/U służy do realizacji funkcji opóźnionego wyłączenia (tryb A) i opóźnionego załączenia (tryb B). ➡️ Przekaźnik wyzwalany jest napięciem zasilającym z zakresu 12 240 V AC/DC. ➡️ W trybie A przekaźnik pracuje do 10 minut po zaniku napięcia zasilania. Tryb ten można wykorzystać np. do sterowania wentylatorów łazienkowych. W trybie B przekaźnik zostanie załączony po upływie ustawionego czasu t dlatego tryb ten można zastosować np. do sygnalizacji dźwiękowej momentu startu silnika. ➡️ Po sygnale (o długości t) nastąpi włączenie silnika. ➡️ Urządzenie zasilane jest napięciem z zakresu 12 240 V AC/DC.

Opis produktuZacisk zasilania (A1)Sygnalizacja napięcia zasilaniaWybór zakresu czasowegoPłynna regulacja czasuWybór trybu pracyZaciski wyjściowe przekaźnika (24, 21, 22)Zaciski wyjściowe przekaźnika (14, 11, 12)Zacisk zasilania (A2)Sygnalizacja stanu przekaźnikaZastosowanie trybu APo podaniu napięcia z zakresu 12240 V AC/DC na zaciski A1-A2, przekaźnik zwiera styki 11-14 i 21-24.

Po zaniku napięcia zasilania styki pozostają zwarte aż układ czasowy odliczy zadany czas „t”.

Po odliczeniu tego czasu urządzenie powraca do pozycji początkowej i zwiera styki 11-12 i 21-22, a rozwiera 11-14 i 21-24.

Zastosowanie trybu BPo podaniu napięcia z zakresu 12÷240 V AC/DC na zaciski A1-A2, urządzenie odmierza zadany czas „t”. Po odliczeniu tego czasu zwiera styki 11-14 i 21-24, a rozwiera styki 11-12 i 21-22 przekaźnika.

Przekaźnik pozostaje w tej pozycji do momentu zaniku napięcia zasilania. Wtedy to zaciski 11-14 i 21-24 zostają rozwarte, a ponownie zwierają się zaciski 11-12 i 21-22.

Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 12 / 240 V AC/DCTolerancja napięcia zasilania: -5 / +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 6 mA (850 mW)Liczba trybów pracy: 2 (A, B)Zakres nastaw czasu t: 0,1 s / 1 godzinyDokładność nastawy czasu: 5 %Powtarzalność odmierzanego czasu: 0,2 %Nastawa czasu: 2x potencjometr (obrotowy + skokowy)Kontrolka stanu przekaźnika i pomiaru czasu: LED czerwonaParametry styków przekaźnika: 2 x NO/NC - 8 A / 250 V ACLiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1,5 kV (PN-EN 60730-1), 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 72 gZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
