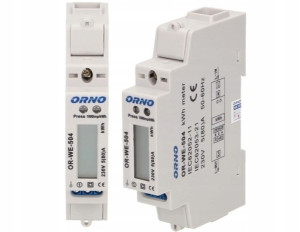

Licznik Energii 1-fazowy Jedno Fazowy 80A
Opis
1-Fazowy Wskaźnik Zużycia Energii Elektrycznej 80A z Portem RS-485ORNO OR-WE-504Zasilanie: 230V~, 50HzPrąd bazowy: 5A, / max. prąd: 80ACzęstotliwość impulsów: 1000imp/kWhDokładność pomiaru: klasa 1Montaż na szynie: 35 mm ✔️ Urządzenie jest jednofazowym elektronicznym urządzeniem do dokonywania wskazań w jednostkach metrycznych (kWh)✔️ Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej.✔️ Istnieje możliwością zdalnego odczytu rejestrów grupy wskaźników poprzez przewodową sieć standardu RS-485. ✔️ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.✔️ Pobór energii w fazie sygnalizowany jest miganiem diody LED.✔️ Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+1 ).✔️ Do zdalnego odczytu wskazania energii elektrycznej służy port RS-485, dostępny w innej naszej ofercie.
Zestaw Zawiera:1 szt. Wskaźnik OR-WE-504✅ Specyfikacja:Typ: JednofazowyPorty: RS485Protokół komunikacyjny: ModbusNapięcie zasilania: 230V~, 50HzPrąd bazowy (lb): 5APrąd maksymalny (lmax): 80ACzęstotliwość impulsów: 1000 imp/kWhKlasa dokładności pomiaru: 1Zgodność z MID (2014/32/EU): NieWyświetlacz: 5+1Wyjście impulsowe: NieWielotaryfowość: NieIlość modułów: 1Stopień ochrony: IP20✅ Wymiary:Szerokość: 19,5 mmGłębokość: 97,2 mmWysokość: 50 mm✅ Wyświetlane pozycje na wyświetlaczu LCDkWhV- NapięcieA - PrądkW - Moc czynnacos - Współczynnik mocy✅ Schemat podłączenia:1: L-IN – Napięcie wejściowe3: L-OUT – Napięcie wyjścioweN – Zacisk neutralny23: Zacisk A magistrali RS48524: Zacisk G magistrali RS48525: Zacisk B magistrali RS485❗ Uwaga: Zaciski 23.24.25 odpowiadają A, G, B. Jeżeli konwerter komunikacyjny RS485 nie ma portu G, nie ma potrzeby podłączania go. Dla przewodu zerowego, można podłączyć jeden port N lub połączyć oba
