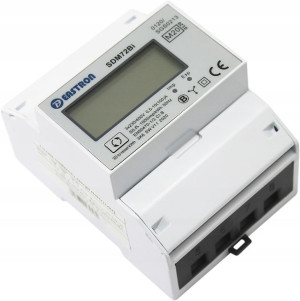

Licznik Trójfazowy Energii Dwukierunkowy 4p Mid

Opis

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ POMIAR DWUKIERUNKOWY (POBÓR/ODDANIE) MID 100ASDM72BI 4-POLSTOSOWANY W UKŁADACH FOTOWOLTAIKIDANE TECHNICZNE:Dokładność: klasa 1Standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3Temperatura pracy: -20°C/+ 55°CTemperatura magazynowania: -40°C / + 70°CTemperatura referencyjna: +23°C +/- 2°CWilgotność podczas pracy: ≤90%Wilgotność podczas magazynowania: ≤95%Czas uruchomienia: 10 sekundOchrona przed wnikaniem wody i pyłu: IP51Środowisko mechaniczne: M1Stopień ochrony: IIModel SDM72 BI – mierzy i wskazuje całkowity pobór/oddanie energii aktywnej i mocy. Model wyposażony w opcje resetowania wskazań.

Trójfazowy licznik energii elektrycznej SDM72BI (MID) – parametry techniczneNapięcie znamionowe 230/400V AC (3~)Napięcie pracy 80%-120% UnOdporność na napięcie AC 4kV-1mOdporność na napięcie udarowe 6kV-1,2/50µSPrąd bazowy (ld) 10AMaksymalny prąd znamionowy 100APrąd rozruchowy 0,4% lbOdporność na przeciążenia 30 Imax – 0,01sCzęstotliwość pracy 50 Hz +/- 10%Pobór mocy ≤2W/10VA/FazaWyświetlacz 1000imp/kWhLicznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

Licznik są zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

WYMIARY LICZNIKA:Wysokość - 66mmDługość - 100mmSzerokość - 72mmMontaż na standardową szynę montażową TH 35mmSchemat podłączenia:- Zacisk 1/5 - L1 IN/OUT- Zacisk 2/6 - L2 IN/OUT- Zacisk 3/7 - L3 IN/OUT- Zacisk 4/8 - neutralny
