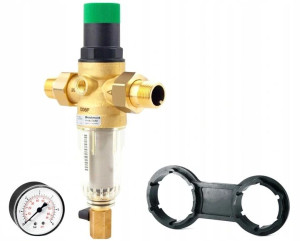

Regulator Ciśnienia Wody Honeywell 3/4 '' Manometr
Opis
Przedmiotem oferty jestFiltr mini-plus z regulatorem ciśnienia z opłukiwaniem 3/4" Honeywell Braukmann z manometremZastosowanieFiltr FK06 należy do filtrów z tzw. opłukiwaniem siatki filtracyjnej. Filtr ten zapewnia ciągłe filtrowanie wody zatrzymując na siatce filtracyjnej zanieczyszczenia tj. rdzę, piasek, strzępy konopi itp. Zanieczyszczenia gromadzone są na dnie przezroczystej obudowy i mogą byćłatwo usunięte przez chwilowe otwarcie spustu. Regulator ciśnienia zabezpiecza instalację przed skutkami zbyt wysokiego ciśnienia oraz powoduje zmniejszenie zużycia wody. Urządzenie posiada aprobaty DIN/DVGW. Ze względu na niewielkie rozmiary filtr może być instalowany tam, gdzie jest mało miejsca do zabudowyZasada działaniaFK06 łączy w sobie cechy regulatora ciśnienia i filtra. Woda wpływając do filtra, dostaje się do komory filtracyjnej i od strony zewnętrznej wpływa do wkładu filtracyjnego, który na powierzchni zewnętrznej zatrzymuje zanieczyszczenia. Otwarcie zaworu kulowego powoduje opłukanie wkładu filtracyjnego i usunięcie zanieczyszczeń na zewnątrz przy jednoczesnym zapewnieniu dostawy przefiltrowanej wody. Funkcja wewnętrznej redukcji ciśnienia realizowana jest na zasadzie równowagi sił pochodzących z jednej strony od membrany a z drugiej od sprężyny nastawczej. Ciśnienie wejściowe nie wpływa na otwieranie lub zamykanie zaworu. Zmiany ciśnienia na wejściu nie mają wpływu na zmiany ciśnienia na wejściu.
KonstrukcjaFiltr FK06 składa się z:Korpusu z obustronnym otworem do manometruKróćców gwintowanychWkładu zaworu z gniazdem i membranąKołpaka sprężyny z pokrętłem nastawczym I skaląSprężyny nastawczejDrobnosiatkowego wkładu filtracyjnegoPrzezroczystej obudowyZaworu kulowegoMateriałyKorpus z mosiądzu (odpornego na odcynkowanie)Króćce gwintowane z mosiądzuWkład zaworu, kołpak sprężyny z pokrętłem nastawczym i wskaźnikiem nastawy z tworzywaSprężyna nastawcza ze stali sprężynowejWkład filtracyjny ze stali nierdzewnejObudowa filtra z odpornego na uderzenia, przezroczystego materiału syntetycznegoGniazda z NBRMembrana wzmacniana włóknami NBDane technicznePozycja montażowa - Pozioma, komorą filtrującą do dołuCiśnienie robocze maks. - 16 barTemperatura robocza maks. - 40 0CŚrednice przyłączy - 3/4”W zestawie manometr radialny fi 63mm gz 1/4'' tylny, 0 - 6 bar oraz klucz do konserwacjiWymiary :L - 160 mmI - 90 mmH - 89 mmh - 156 mmD - 54 mmWielkości przyłączy R - 3/4"Nominalna wielkość - DN20Przybliżony ciężar kg - 1Wartość KVS - 2,9
