Rozdzielacz 6 Obw Do Podłogówki Sterowanie Afriso

Opis

Przedmiotem oferty jest:ROZDZIELACZ 6 OBW DO PODŁOGÓWKI STEROWANIE AFRISOROZDZIELACZ 6 OBW DO PODŁOGÓWKI STEROWANIE AFRISOZESTAW OGRZEWANIA PODŁOGOWEGO 6 OBWODÓW ASTIBI Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM AFRISOW skład zestawu do ogrzewania podłogowego wchodzą :Rozdzielacz do podłogówki UGP 006 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)Zestaw mieszający do ogrzewania podłogowego z zaworem ATM566, pompa energooszczędna elektroniczna ASTIBI 25-60/130Siłownik termoelektryczny TSA-01 AFRISO ( 79061 ) x 6 szt.

Listwa sterująca przewodowa do ogrzewania podłogowego do 8 stref grzewczych FloorControl WB01 D-8-230 AFRISO ( 86013 )Programowalny termostat pokojowy przewodowy FloorControl RT05 D-BAT, bateryjny AFRISO ( 86020 )Termostat pokojowy przewodowy FloorControl RT01 D-BAT, bateryjny AFRISO ( 86017 )NOWOŚĆ NA RYNKUW rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

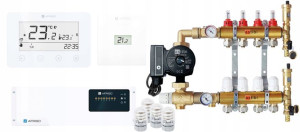

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu rozdzielacza wchodzi:1) Zestaw mieszający ( elementy skręcone na uszczelkach )zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/htermometr tarczowy - 2 szt.wysokiej klasy pompa energooszczędna ASTIBI 25-60/130 z kablem zasilającymuszczelki2) Belka górna ( MOSIĄDZ )przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )zespół odpowietrzająco-spustowy z odpowietrznikiem3) Belka dolna ( MOSIĄDZ )wkładki termostatyczne z zamontowanymi siłownikami termoelektrycznymi z kablami przyłączeniowymi M30x1,5 230Vnyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )zespół odpowietrzająco-spustowy z odpowietrznikiem4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mmOPIS ROZDZIELACZA1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającymDane techniczne:Wydajność: do 3,3 m3/hWysokość podnoszenia: do 6 mCiśnienie robocze: 1 MPaGwint na korpusie pompy: 1 1/2"Średnica przyłączy: 1"Temperatura czynnika: +5 do 110°CPobór mocy: 6-45 WEEI ≤ 0,23Stopień ochrony: IP 44Zalety:niskie zużycie energiikomfort cieplnyintuicyjna obsługauniwersalnośćwysoka sprawnośćniezawodność4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

Dane techniczne Siłownika TSA-01, GW M30x1,5 mm, 230 V AC, NC AFRISO:przyłącze: M30 x 1.5napięcie zasilania: 230 V ACfunkcja: normalnie zamknięty (NC)skok: 3,2 mm5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

Listwa sterująca przewodowa do ogrzewania podłogowego FloorControl WB01 D-8-230 AFRISOListwa sterująca przewodowa do ogrzewania podłogowego FloorControl WB01 D-8 reguluje temperaturę w pomieszczeniach poprzez sterowanie zasilaniem siłowników termoelektrycznych montowanych na rozdzielaczu. System FloorControl porównuje zmierzoną przez termostat temperaturę w pomieszczeniu do temperatury ustawionej na termostacie. Sterowanie odbywa się za pomocą odcinania lub otwierania przepływu przez pętle ogrzewania podłogowego za pomocą połączonych z listwą siłowników termoelektrycznych. Gdy żądana temperatura nie jest osiągnięta system umożliwia przepływ, gdy temperatura jest osiągnięta - zamyka.

Temperatura w pomieszczeniu mierzona jest za pomocą czu
