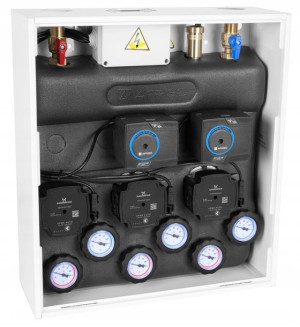

Zestaw Mieszający Do Kotła Primobox Azb555 Afriso

Opis

ZESTAW MIESZAJĄCY DO KOTŁA PRIMOBOX AZB555 AFRISOPrzedmiotem oferty jest:Zestaw mieszający DO kotła primobox AZB555 afrisoZestaw mieszający PrimoBox AZB 555 z rozdzielaczem, w szafce, na trzy obiegi grzewczeobieg 1: bezpośredniobieg 2: zawór obrotowy ARV, Kvs 3,6 m3/h z siłownikiem ARM 141 ProClickobieg 3: zawór obrotowy ARV, Kvs 3,6 m3/h z siłownikiem ARM 141 ProClickmaksymalne ciśnienie: 4,5 barpompa obiegowa: 3 x Grundfos UPM3 AUTO 15-70przyłącza od strony instalacji: GW G¾"maksymalna temperatura medium: 95°CZASTOSOWANIEZestawy mieszające PrimoBox AZB są przeznaczone do rozdzielenia medium ze źródła ciepłego na dwie lub trzy strefy grzewcze.

Strefy mogą być zasilane obiegami bezpośrednimi bez mieszania i medium o temperaturze niższej, uzyskiwanej dzięki mieszaniu.

OPISZestawy mieszające PrimoBox AZB to kompaktowe prefabrykowane rozwiązanie, rozdzielające medium grzewcze na poszczególne obiegi.

Zestaw umożliwia użycie znacznie mniejszej ilości kształtek i rur koniecznych do wykonania poszczególnych obiegów instalacyjnych oraz organizuje i upraszcza całą instalację.

Zestawy mieszające PrimoBox AZB bez sprzęgła hydraulicznego (modele 400 i 500), są idealne do stosowania z buforami i zbiornikami kombinowanymi.

W zestawach PrimoBox AZB z serii 400 i 500 przepływy medium z zasilania i z powrotu są od siebie niezależne; komora zasilania i komora powrotu rozdzielacza są od siebie oddzielone fizyczną barierą.

Wersje rozdzielone hydraulicznie (seria 400 i 500) są stosowane, gdy zestaw PrimoBox AZB jest podłączany do bufora ciepła lub źródła z dużym zładem wody. Bufor jest często zalecany przez producentów pomp ciepła i kotłów na pellet.

Metalowa szafka zestawu przeznaczona jest do montażu na lub w ścianie.

DANE TECHNICZNEWymiary: 450x500x160 mm (szer. x wys. x gł.)Pompy obiegowe: Grundfos UPM 3 AUTO 15-70 130 mmObrotowy zawór mieszający Kvs 3,6 z 3-punktowym siłownikiem elektrycznym ARM ProClick 230 V AC 50 HzPojemność wodna sprzęgła hydraulicznego: 1,5 lCiśnienie: Pmax 4,5 barPrzyłącza źródła ciepła: G3/4”Przyłącza poszczególnych stref: GW G3/4”Napięcie nominalne: 230 V AC ± 10%, 50 HzPobór mocy: max 52WStężenie glikolu: max 30%Moc instalacji: max 35 kWW metalowej szafce zestawu znajdziemy między innymi: rozdzielacz ze sprzęgłem hydraulicznym (1), zawory odcinające z termometrami (2), pompy obiegowe Grundfos UPM3 AUTO 15-70 130 mm (3), odpowietrznik automatyczny (4), niezbędne rury, okablowanie pomp i siłowników (jeśli występują) oraz izolację termiczną (5).

BUDOWA ZESTAWÓW PRIMOBOX - modele 400 i 500( dokładne wyposażenie modelu z aukcji opisane jest powyżej )1- zawór odcinający z termometrem2- pompa Grundfos UPM3 AUTO 15-70 130mm3- przewód powrotny strefy 14- przewód powrotny strefy 25- zawór obrotowy wraz z siłownikiem ARM ProClick6- zawór odcinający powrót obiegu pierwotnego7- zawór odcinający zasilanie obiegu pierwotnego8- odpowietrznik automatyczny9- obudowa10- puszka elektryczna11- rozdzielacz12- przewód zasilający strefy 113- przewody elektryczne14- przewód zasilający strefy 212- puszka elektryczna13- rozdzielacz ze sprzęgłem hydraulicznym14- przewód zasilający strefy 115- przewody elektryczne16- przewód zasilający strefy 217- przewód zasilający strefy 3
