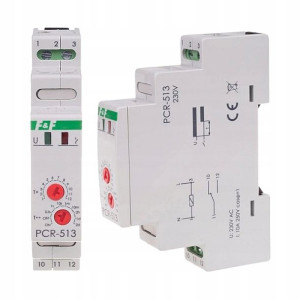

F&F Przekaźnik Czasowy 230V AC PCR-513

Opis

Przekaźnik czasowyF&F PCR-513✔️ Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).✔️ Funkcja: Opóźnione załączanie✔️ Napięcie zasilania: 230V✔️ Sygnalizacja zasilania: LED zielona✔️ Sygnalizacja stanu styku: LED czerwona✔️ Czas działania i czas przerwy - regulowany: 0,1 s / 576 godz.✔️ Montaż: Na szynę TH35 (1 moduły)Zestaw składa się1 szt. Przekaźnik czasowy PCR-513Instrukcja obsługi w języku polskimZasada działania czasowego przekaźnika PCR-513Opóźnione załączanie - Po podaniu napięcia zasilającego (świeci LED zielona U) styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12(świeci LED czerwona ). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Zakresy czasowePokrętłem nastawy zakresu czasowego T ustawić jedenz wybranych zakresóworazpokrętłem nastawy czasu T× ustawić wybraną wartość na skali od 1 do 12.

Iloczyn tych wartości jest równy czasowi pracy (np.1m×7=7 min).0,1s: 0,1÷1,2 sek.1s: 1÷12 sek.10s: 10÷120 sek.1m: 1÷12 min.10m: 10÷120 min.2h: 2÷24 godz.1d: 1÷12 dni (24÷288 godz.)2d: 2÷24 dni (48÷576 godz.)UwagaPrzy włączonym zasilaniu przekaźnika układ nie reaguje na zmianę nastaw zakresu czasowego i trybu pracy.

Praca z nowo ustawionym zakresem czasowym i trybem pracy możliwa jest po wyłączeniu i powtórnym włączeniu zasilania.

Przy włączonym zasilaniu przekaźnika w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu 1 / 12.

Dane techniczneNapięcie zasilania: 230 V ACTryb pracy: opóźnione załączenieElement wykonawczy: przekaźnikMaksymalny prąd obciążenia: 10 AKonfiguracja styków: 1 × NO/NCSeparacja styku: TAKSygnalizacja stanu styku: LED czerwonaCzas działania - regulowany: 0,1 s ÷ 576 godz.

Sygnalizacja zasilania: LED zielonaPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,8 WTemperatura pracy: -25 ÷ 50 °CWymiary: 1 moduł (18 mm)Montaż: na szynie 35 mmStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.

Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej.

Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukowym oraz klientami prowadzi do dynamicznego rozwoju oferty i pozwala tworzyć rozwiązania o coraz wyższym stopniu zaawansowania technologicznego, czego przykładem są systemy inteligentnego domu F&Home i systemy telemetryczne. F&F jest znaną w Polsce marką, a wyroby pod nią produkowane trafiają również na rynki Ukrainy, Białorusi, Litwy, Łotwy, Czech, Słowacji, Węgier, Rumunii, Serbii, Niemiec, Grecji, Irlandii, Szwecji, Norwegii, Portugalii, Chile i Stanów Zjednoczonych.

Dewizą firmy jest tworzenie innowacyjnych rozwiązań dla partnerów.
