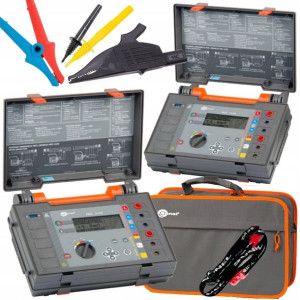

SONEL MZC-310S Silnoprądowy Miernik Impedancji

Opis

Silnoprądowy Miernik Impedancji Pętli ZwarciaSONEL WMPLMZC310✅ Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 k).✅ Pomiar napięć przemiennych 0...440 V.✅ Pomiar częstotliwości 45,0...65,0 Hz.✅ Pamięć 990 wyników, połączenie z PC przez RS-232.✅ Zasilanie bateryjne (5x LR14)Co znajduje się w zestawie?1 szt. Miernik SONEL WMPLMZC3101 szt. Przewód 3 m dwużyłowy (10 / 25 A) U1 / I11 szt. Przewód 3 m dwużyłowy (10 / 25 A) U2 / I22 szt. krokodylek Kelvina 1 kV 25 A1 szt. Przewód do transmisji szeregowej RS-2325 szt. Bateria alkaliczna LR14 1,5 V1 szt. Przewód 1,2 m (wtyki bananowe) czarny1 szt. Przewód 1,2 m (wtyki bananowe) żółty4 szt. Krokodylek 1 kV 32 A czarny1 szt. Szelki do miernika (typ Unisonel)2 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czarna / żółta2 szt. sonda silnoprądowa 1 kV (gniazda bananowe)1 szt. Futerał L-1Certyfikat kalibracjiMożliwości✔️ Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 m) prądem rzędu 150 A przy 230 V; maksymalnie 280 A przy 440 V.✔️ Pomiary prądem rzędu 23 A przy 230 V, maksymalnie 42 A przy 440 V, z rozdzielczością 0,01 Ω.✔️ Pomiary w sieciach o napięciach znamionowych: 220/380 V i 230/400 V o częstotliwościach 45...65 Hz.✔️ Pomiar w obwodzie zwarciowym: faza-faza, faza-PE, faza-N.

Możliwości✔️ Automatyczne rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego.✔️ Możliwość zmiany długości przewodów pomiarowych (pomiar metodą 2p).✔️ Metoda 4p (czteroprzewodowa), brak konieczności kalibracji przewodów (pomiar maksymalnym prądem do 280 A).✔️ Pomiar i wyświetlanie składowych impedancji pętli zwarcia: rezystancji RS i reaktancji XS.

Wymagające warunki W bezpośredniej bliskości transformatora lub w trafostacjach, gdzie w obwodach zastosowano zabezpieczenia wysokoprądowe (wkładki topikowe na kilkaset amperów, wyłączniki silnikowe), można spodziewać się prądów zwarciowych rzędu setek kiloamperów. Wykonanie w takich sieciach pomiaru impedancji pętli zwarcia wiąże się z koniecznością posiadania miernika silnoprądowego umożliwiającego zmierzenie wartości ZSna poziomie pojedynczych miliomów. Dzięki autorskiemu rozwiązaniu technicznemu, przy wykorzystaniu podzespołów niedostępnych w komercyjnej ofercie (unikalny rezystor zwarciowy), Sonel oferuje miernik idealnie sprawdzający się w tak wymagających warunkach.

Zastosowanie✔️ MZC-310S znajduje zastosowanie w pomiarach sieci niskiego napięcia (napięcie znamionowe 220/380 V lub 230/400 V), w których spodziewany prąd zwarciowy może sięgnąć 55,7 kA (pomiar zgodnie z normą PN-EN 61557).✔️ Niska waga i wysoka poręczność przyrządu czynią go idealnym do badań kontrolno- -pomiarowych w dużych, rozległych zakładach produkcyjnych.✅ Bezpieczeństwo i warunki użytkowaniaKategoria pomiarowa wg PN-EN 61010: IV 300 VStopień ochrony: IP20Rodzaj izolacji wg PN-EN 61010-1 i PN-EN 61557: podwójnaZasilanie: 5x bateria alkaliczna LR14 1,5 VWymiary: 295 x 222 x 95 mmMasa miernika: ok. 2,2 kg✅ Pamięć i komunikacja:Pamięć wyników pomiarów: 990 wynikówTransmisja wyników: RS-232✅ Pozostałe informacjeStandard jakości – opracowanie, projekt i produkcja: ISO 9001Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2Specyfikacja TechnicznaA- Funkcje pomiaroweB- Zakres pomiarowy C- Zakres wyświetlania D- Rozdzielczość E- Dokładność ±(% w.m. + cyfry)1- Napięcie2- Częstotliwość3- Parametry pętli zwarcia3.1- metoda 4p - pomiar dużym prądem maksymalny prąd 280 A3.2- metoda 2p - pomiar małym prądem maksymalny prąd 42 A4- Wskazanie prądu zwarciowego4.1- metoda 4p - pomiar dużym prądem napięcie sieci 230 V, 400 V4.2- metoda 2p - pomiar małym prądem5- Napięcie dotykowe i rażeniowe5.1- metoda 4p - pomiar dużym prądemRozmieszczenie gniazd i klawiszygniazdo pomiarowe I1 (Imax 280A)gniazdo pomiarowe I1 (Imax 42A)gniazdo pomi
