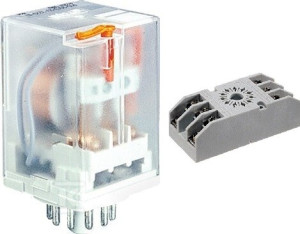

Przekaźnik przemysłowy R15-2013-23-5230-WT styki 3P, obciążenie max 10A/230VAC, cewka 230VAC, WT + Gniazdo wtykowe GZ11 do Przekaźnika R15 3P

Opis

Przekaźnik przemysłowy R15-2013-23-5230-WT styki 3P, obciążenie max 10A/230VAC, cewka 230VAC, WTR15-2013-23-5230-WT Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7), 31(11)-32(8)-34(9), AC1 - 10 A / 250 V, DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 230 V AC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Gniazdo wtykowe GZ11 do Przekaźnika R15 3PGZ11 Gniazdo wtykowe, do przekaźnika R15 3P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(10). Wyjście / styki - zaciski: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7), 31(11)-32(8)-34(9). Obciążalność toru: 10 A / 250 V AC. Wymiary: 82,8 x 35,5 x 22,5 mm. Montaż na płycie montażowej dwoma wkrętami M3. Wymiary zestawu: gniazdo GZ11 + przekaźnik R15 3P + obejma GZ 1050: 82,8 x 35,5 x 80,9 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ 1050 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.
