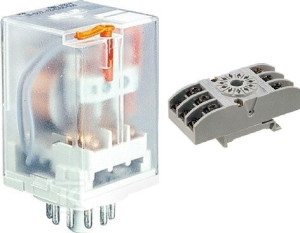

Przekaźnik przemysłowy R15-2013-23-1024-WT styki 3P, obciążenie max 10A/230VAC, cewka 24VDC, WT + Gniazdo wtykowe GZU11 do Przekaźnika R15 3P

Opis

Przekaźnik przemysłowy R15-2013-23-1024-WT styki 3P, obciążenie max 10A/230VAC, cewka 24VDC, WTR15-2013-23-1024-WT Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 35 mm. Wyjście: 3P - trzy zestyki przełączne - wyprowadzenia: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7), 31(11)-32(8)-34(9), AC1 - 10 A / 250 V, DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(2) - A2(10), napięcie zasilania Un - 24 V DC. Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków. Wymiary: 35 x 35 x 54,4 mm. IP 40. Materiał styków: AgNi. Wymiary zestawu R15 3P + gniazdo PZ11 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Gniazdo wtykowe GZU11 do Przekaźnika R15 3PGZU11 Gniazdo wtykowe, do przekaźnika R15 3P (wersja do gniazd) - kolor szary, szerokość 35,5 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(2) - (-)A2(10). Wyjście / styki - zaciski: 11(1)-12(4)-14(3), 21(6)-22(5)-24(7), 31(11)-32(8)-34(9). Obciążalność toru: 10 A / 250 V AC. Wymiary: 82 x 35,5 x 25,7 mm. Montaż na szynie 35 mm. Wymiary zestawu: gniazdo GZU11 + przekaźnik R15 3P + obejma GZU 1052 : 82 x 35,5 x 84,1 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZU 1052 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.
