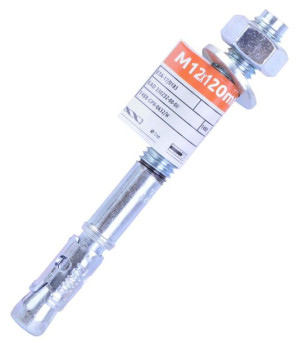

Rawlplug Kotwa Stalowa Opaskowa Do Betonu 12x120mm

3,63 zł

erli.pl Zobacz w sklepie

Opis

RAWLPLUG KOTWA STALOWA OPASKOWA DO BETONU 12X120MMKotwa opaskowa do betonu niespękanego.

Cechy charakterystyczne:Wysoka wydajność w betonie niespękanym potwierdzona przez ETA opcja 7.

Wysoka jakość przy jednoczesnej efektywności kosztowej.

Nadaje się do zredukowanego kotwienia w celu uniknięcia kontaktu ze zbrojeniem.

Znaczniki głębokości ułatwiające osadzenie kotwy w otworze.

Konstrukcja pozwala na wiercenie i instalację bezpośrednio przez element mocowany i pomaga zredukować wysiłek w trakcie instalacji.

Formowanie na zimno zapewnia stałą dokładność wymiarową.

Prosty montaż przelotowy (montaż i wiercenie przez materiał mocowany).

Zoptymalizowana konstrukcja opaski pozwala na uzyskanie wysokich nośności.

Materiał podłoża:Beton niezarysowany C20/25-C50/60,Beton niezbrojony,Beton zbrojony,Kamień naturalny (po przeprowadzeniu testów).

Aplikacje:Utwierdzenie elewacji,Ściany osłonowe,Balustrady,Barierki,Poręcze,Regały,Konstrukcje stalowe,Słupki.

Instrukcja montażu;Wywiercić otwór o wymaganej średnicy i głębokości.

Usunąć zwierciny i dokładnie wyczyścić otwór przy pomocy wyciora i pompki.

Włożyć kotwę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość.

Używając klucza dynamometrycznego dokręcić nakrętkę do wymaganego momentu.

Zalecenia montażowe:Średnica otworu w podłożu (d0): 12mmMoment dokręcający (Tinst): 50NmRozmiar klucza (Sw): 19mmZewnętrzna średnica podkładki: 24mmMin. głębokość otworu w podłożu (h0): 90mmMinimalna głębokość osadzenia łącznika (hnom): 80mmMin. grubość podłoża (hmin): 136mmMin. rozstaw: 75mmMin. odległość od krawędzi: 65mmParametry:Rozmiar: M12Średnica kotwy (d): 12mmDługość kotwy (L): 120mmRozmiar klucza (Sw): 19mmŚrednica otworu elementu mocowanego: 14mmIlość: 1sztKod produktu: R-XPT-12120/25
