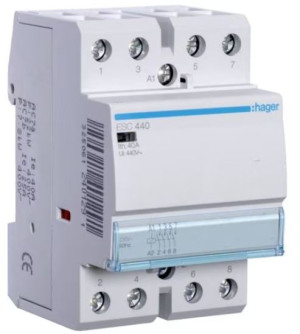

Stycznik modułowy Hager 40A 4Z 0R 230V AC ESC440

Opis

Stycznik modułowy Hager 40A 4Z 0R 230V AC ESC440Czterobiegunowy stycznik modułowy Hager 40A 4Z 0R 230V AC ESC440 to elektryczny łącznik mechanizmowy, który służy do sterowania przewodami elektrycznymi. Solidna konstrukcja oraz najwyższa jakość wykonania przez markę Hager stanowi gwarancję jego niezawodności. Prosty montaż oraz intuicyjny interfejs sprawiają, że jest łatwy w instalacji i prosty w użytkowaniu. Stycznik modułowy Hager 40A 4Z 0R 230 V AC ESC440 z powodzeniem sprawdzi się zarówno w warunkach każdego gospodarstwa domowego jak i obiektach komercyjnych. Produkt posiada stopień ochrony IP20, przez co jest bezpieczny w użytkowaniu. Znamionowe napięcie cewki urządzenia wynosi 230V, przy napięciu znamionowym na poziomie 400 V. Urządzenie zalecane jest do instalacji na szynie DIN przy użyciu śrub zaciskowych. Wysoka wytrzymałość elektryczna wynosząca 30 000 przełączeń oraz wytrzymałość mechaniczna na poziomie do 1000000 przestawień daje pewność niezawodności rozwiązania. Stycznik modułowy wyposażony jest w 4 styki zwierne NO, które nie przewodzą prądu, gdy na cewkę nie jest podawane napięcie, co znacznie podnosi bezpieczeństwo użytkowania.

Dane techniczne:KonstrukcjaLiczba biegunów: 4 PCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): Częstotliwość:400 V: 50 HzNapięcieZnamionowe napięcie izolacji Ui: 440 VNapięcie sterowania AC: 230 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4 kVPrądPrąd znamionowy In: 40 AObudowa zewnętrzna zasilana prądem cieplnym: 40 APrąd dopuszczalny dla AC7, kategoria A: 40 APrąd dopuszczalny dla AC7 , kategoria B: 25 AMocMaksymalna moc pobierana: 62,5 WMoc pobierana: 5,75 WCałkowite straty mocy dla prądu znamionowego: 18,55 WStraty mocy na styk: 3,2 WMoc rozproszona przez sterowanie: 0,5 WMoc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria A: 7,3 kWMoc znamionowa łączeniowa dla napięcia znamionowego 230 V dla AC7 kategoria B: 2,6 kWMoc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria A: 22 kWMoc znamionowa łączeniowa dla napięcia znamionowego 400 V dla AC7 kategoria B: 7,8 kWZadziałanieCzas reakcji przy otwieraniu: Czas odpowiedzi przy zamykaniu:20 ms: 25 msRezystancjaNominalna wartość rezystancji cewki: 770 ΩWytrzymałośćWytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):30000: 1000000WymiaryGłębokość produktu: 60 mmWysokość produktu: 85 mmSzerokość produktu: 54 mmSterowanie żarówkami fluorescencyjnymiMaksymalne obciążenie równoległymi lampami fluorescencyjnymi: 1300 VAMoc lamp fluorescencyjnych w układzie podwójnym: 3000 VAMaksymalna moc świetlówek liniowych nieskompensowanych: 1900 VASterowanie lampami żarowymiMaksymalna moc żarówek 230V: 4000 WInstalacja / MontażMoment dokręcający: cewka: 2,5 Nm, Moc: 3,5 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 4 / 16mm²Przekrój przewodu sztywnego (drut) w zacisku: 4 /25mm²Liczba styków: 4Rodzaj styku: 4 NORodzaj przyłącza: ze śrubąWyposażenieAkcesoria dodatkowe: Z suwakiem sterowania ręcznego:tak: nieZastosowanieObsługa lokalna / obsługa ręczna: nieNormaDyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: Klasa ochronności:IP2X: klasa ochronności IIWarunki użytkowaniaTemperatura robocza: Temperatura przechowywania/transportu:-10…50 °C: -40…80 °CFirma Hager, zało­żona w 1955 roku w Niem­czech, stała się wiodącym dostawcą produktów elek­trycz­nych dla prze­mysłu, budow­nictwa miesz­ka­nio­wego i komer­cyj­nego. Zakres produktów obej­muje dystry­bucję energii, osprzęt elek­tro­in­sta­la­cyjny, auto­ma­tykę budynku oraz systemy prowa­dzenia prze­wodów.
