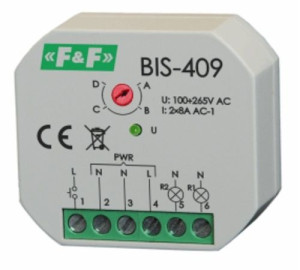

Przekaźnik bistabilny BIS-409 sekwencyjny
Opis
Przekaźnik bistabilny BIS-409 sekwencyjnyPrzeznaczenieElektroniczny, bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Przekaźnik BIS-409 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.
DziałanieZasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowanie jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna prace od sekwencji nr 0.
Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.
Funkcje pracyFunkcja AKolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja BKolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja CKolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja DKolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika. Dane technicznezasilanie 100÷265V ACstyk / prąd obciążenia (AC-1) 2×(1×NO) / 2×(
