Yato Sprawdzian Grzebieniowy Gwintów Metrycznych

Opis

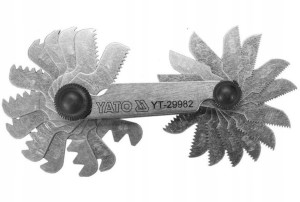

SPRAWDZIAN GRZEBIENIOWY DO GWINTÓW WHITWORTH 55°, , 28 SZABLONÓW , 4 - 62 BSWYATO YT-29982Sprawdzian wykonany ze stalowej hartowanej blachy.

Posiada 28 odchylanych płytek z naciętymi wzorami gwintów.

Przeznaczony do wewnętrznych i zewnętrznych gwintów WHITWORTH 55°, 4 - 62 BSW.

Płytki blokowane śrubą zaciskową.

Do kontroli wewnętrznych zewnętrznych gwintów typu WHITWORTH.

Wybrać odpowiednią płytkę szablonu pasującą ściśle ząbkami do nakroju badanego gwintu.

Parametry gwintu są opisane na płytce.

ParametryMateriał: stal nierdzewna 430Zastosowanie: do kontroli wewnętrznych lub zewnętrznych gwintów typu WhitworthWykończenie powierzchni: ocynkowanaLiczba ostrzy: 28Rodzaj gwintu: WhitworthKąt zarysu gwintu: 55 °Rozmiar gwintów Whitworth: 4|4.5|5|6|7|8|9|10|11|12|13|14|15|16|18|20|22|24|25|26|28|30|32|36|40|48|60|62Liczba zwojów na cal: 4-62 TPI
