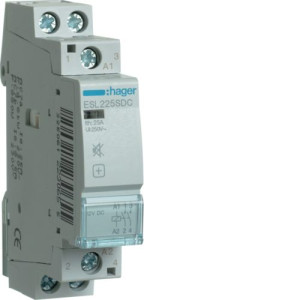

Stycznik Modułowy 2z 12v Ac/dc Hager Esl225sdc

Opis

STYCZNIK MODUŁOWY 2Z 12V AC/DCHAGER ESL225SDCDANE TECHNICZNE:Napięcie znamionowe łączeniowe Ue (AC) - 230 VZnamionowe napięcie izolacji Ui -  250 VNapięcie sterowania DC - 12 VZnamionowe napięcie udarowe wytrzymywane Uimp - 4 kVDopuszczalne obciążenie prądem AC7 kategorii A - 25 ADopuszczalne obciążenie prądem AC7 kategorii B - 8,5 AObudowa zewnętrzna zasilana prądem cieplnym - 25 AMaksymalna moc pobierana - 2,2 VAMoc pobierana - 2,2 VAMoc znamionowa łączeniowa dla napięcia znamionowego 230V dla AC7 kategoria A - 4,6 kWMoc przełączania przy 230 V w AC7 w kategorii B. - 880 WStraty mocy na styk -1,5 WCałkowite straty mocy dla prądu znamionowego - 5,2 WMoc rozproszona przez sterowanie - 2,2 WCzas odpowiedzi przy zamykaniu - 25 msCzas reakcji przy otwieraniu - 15 msWytrzymałość elektryczna (liczba cykli) - 30000Wytrzymałość mechaniczna (liczba cykli) - 100000Maksymalne obciążenie lampami fluoroscencyjnymi - 950 VAMaksymalne obciążenie równoległymi lampami fluorescencyjnymi - 810 VAMoc lamp fluorescencyjnych w układzie podwójnym - 1990 VAMaksymalna moc żarówek 230V - 1900 WMoment dokręcający - 1,2 NmPrzekrój elastycznego przewodu sterującego (linka) - 1 do 6 mm²Maksymalny przekrój przewodu (drut) w mm2 - 1 do 10 mm²Przekrój przewodu sztywnego (drut) w zacisku - 1  / 10mm²Przekrój przewodu elastycznego (linka) w zacisku - 1 / 6mm²Rodzaj podłączenia - ze śrubąRodzaj styku - 2 NOAkcesoria dodatkowe - takObsługa lokalna / obsługa ręczna - nieDyrektywa europejska WEEE - dotyczyTemperatura magazynowania - - 40 do 80 °CGrupa urządzeń - ESLStyczniki modułowe służą do sterowania systemów 1 i 3 fazowych. Mogą służyć do kontroli i sterowania systemów oświetleniowych, grzewczych, wentylacyjnych itp. Styczniki modułowe SM zawierają integrowany most diodowy, dlatego mogą być stosowane w sieciach AC.
