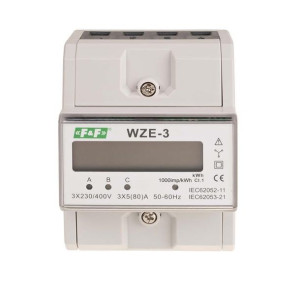

Licznik energii elektryczne 3-fazowy WZE-3

Opis

Licznik energii elektryczne 3-fazowy WZE-3Opis produktu:Trójfazowy. Prąd 80 A. WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Licznik posiada certyfikat zgodności z MID.

Działanie:Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

ZgodnośćCerttyfikat MID 2014/32/EU nr 0120/SGS0169Uwaga!

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne:Typ trójfazowyProtokół komunikacyjny brakZgodność Dyrektywa MID 2014/32/EUNapięcie odniesienia 3×230/400 V+NPrąd bazowy 0,25÷5 APrąd maksymalny 80 AMinimalny prąd mierzony 0,04 APobór własny licznika 10 VA; 2 WZakres wskazań liczydła 0÷99999,99 kWhStała licznika (1 Wh/imp) 1000 imp/kWhSygnalizacja sczytywania LED czerwonaWyjście impulsowe SO+ SO- otwarty kolektorNapięcie podłączenia SO+ SO- maks. 27 V DCPrąd podłączenia SO+ SO- maks. 27 mACzas impulsu SO+ SO- 35 msKlasa dokładności BSygnalizacja poboru prądu 3×LED czerwonaPrzyłącze zaciski śrubowe 16 mm²Temperatura pracy -20÷50°CWymiary 4,5 modułu (75 mm)Montaż na szynie 35 mmStopień ochrony IP20
