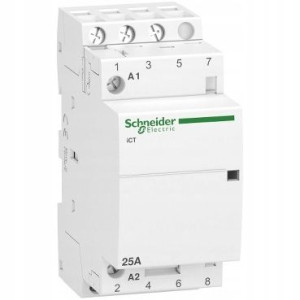

Schneider Stycznik Modułowy Acti9 Ict50-25-30-230 25a 3no 220/240 Vac

Opis

Schneider Electric, Stycznik modułowy Acti9 iCT50-25-30-230 25A 3NO 50Hz 220/240 VAC, A9C20833Parametry podstawoweGama produktów: Acti 9Nazwa produktu: Acti9 iCTTyp produktu lub komponentu: StycznikSkrócona nazwa urządzenia: ICTZastosowanie urządzenia: Silniki-ogrzewanie-oświetleniePoles: 3PZnamionowy prąd łączeniowy [Ie]: 25 A AC-7A, 8,5 A AC-7BKombinacja styków: 3 NORodzaj sieci: Prąd przemienny (AC)Typ sterowania: Zdalne sterowanieNapięcie sterujące [Uc]: 220...240 V AC 50 HzParametry uzupełniające:Częstotliwość sieci: 50 Hz[Ue] znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) 50 HzNajwiększa moc: 1,6 W w 400 V prąd przemienny (AC)Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 HzZnamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kVTyp sygnału sterującego: BistabilnyCzęstotliwość przełączania: 100 przełączeń/dzieńSygnalizacja lokalna: Wskaźnik aktywnościPobór mocy w stanie wstrzymania VA: 4,6 VAMoc rozruchu w VA: 34 VASposób montażu: ZatrzaskowyPodstawa montażowa: 35 mm szyna symetryczna DINSzerokość w modułach 9 mm: 4Wysokość: 81 mmSzerokość: 36 mmGłębokość: 60 mmKolor: BiałyTrwałość mechaniczna: 1000000 cyklTrwałość elektryczna: 100000 cykl IEC/EN 61095 25 A 50 Hz AC-7A, 30000 cykl IEC/EN 61095 8,5 A 50 Hz AC-7B, 30000 cykl IEC/EN 61095 50 Hz, AC-7C, 100000 cykl EN/IEC 60947-4-1 50 Hz AC-1, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-3 , 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5A, 30000 cykl EN/IEC 60947-4-1 50 Hz AC-5BPrzyłącza - zaciski: obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5 mm² sztywny, obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1…4 mm² elastyczny, obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1,5…6 mm² sztywny, obwód sterowania: zaciski typu tunelowego1 kabel (kable) 1,5…2,5 mm² sztywny, obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5…2,5 mm² elastycznyMoment dokręcania: obwód sterowania: 0,8 N.m, obwód zasilający: 0,8 N.mZgodność produktu: IACTc, IACTp, IACTs, IATEtKod zgodności: ICTSegment rynku: Małe obiekty handlowe Budynki mieszkalneŚrodowisko pracy:Normy: IEC/EN 61095Poziom hałasu: 30 dBRozpraszanie ciepła: 1,6 W w 50/60 HzStopień ochrony IP: IP20 zgodnie z IEC 60529, IP40 (obudowa modułowa) zgodnie z IEC 60529Stopień zanieczyszczenia: 2Tropikalizacja: 2 zgodnie z EN 60947-4-1, 2 zgodnie z EN 61095, 2 zgodnie z IEC 1095Wilgotność względna: 95 % w 55 °CWysokość pracy (w metrach nad poziomem morza): 2000 mTemperatura otoczenia dla pracy urządzenia: -5…60 °CTemperatura otoczenia dla przechowywania: -40…70 °CStycznik modułowy Acti 9 z serii iCTStyczniki modułowe do montażu na szynie DIN dostępne w wersjach 16, 20, 25, 40, 63 oraz 100A. Trwałość łączeniowa to 100 000 cykli!

Szeroka gama styczników Acti 9 iCT od jedno- do czterobiegunowych jest w pełni kompatybilna ze wszystkimi produktami z serii Acti 9. Każdy stycznik modułowy ICT przeznaczony do montażu na szynie DIN skutecznie wspiera kontrolę obwodów elektrycznych w budynkach przemysłowych, mieszkalnych i komercyjnych. Przeznaczony do monitorowania i sterowania obwodami odbiorczymi odbiorników 1- i 3-fazowych pobierających prąd od 16 A do 100 A.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
