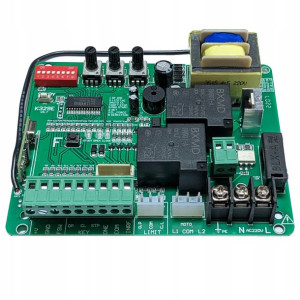

Centrala sterująca K329E dla FORCE 760 FORCE 2000

Opis

Force Centrala K329E do Napędu przesuwnego FORCE 760 oraz FORCE 2000CENTRALA FORCE K329E DO NAPĘDÓW PRZESUWNYCH FORCEZestaw zawiera:centralę FORCE K329Edwa przewody 3-pinowedwie kostki zaciskowe na przewodyParametry techniczne centrali sterującej K329E:Napięcie wejściowe: ~ 230 V + - / 10%Maksymalna moc wyjściowa: Prąd: 5ABezpiecznik: AC220V 10ACentrala przystosowana do napięcia roboczego 230V, nie podłączać pod napięcie 380V.

Przewody podłączone do automatu,  prowadzone w ziemi powinny mieć przystosowaną do tego izolację.

Zabezpieczenie silnika domyślnie ustawione jest na 90s.

Nadajnik na baterię DC12V typu 27A. Nie narażać pilota na upadki, zawilgocenie lub zgniecenie. Dodawanie i kasowanie pilotów opisane w punkcie Sposób użytkowania pilota.

Jeśli zasięg zdalnego sterowania jest zbyt mały, sprawdzić czy modułu radioodbiornika nie zasłaniają metaliczne przedmioty.

Połączeń elektrycznych muszą dokonywać osoby wykwalifikowane.

Funkcja automatycznego zamykania:W razie potrzeby użytkownik może ustawić funkcję automatycznego zamykania.

Aby uruchomić funkcję automatycznego zamykania należy ustawić mikroprzełącznik 3 w pozycji ON (w górę)Funkcja automatycznego zamknięcie polega na zamknięciu bramy po odliczeniu zadanego przez użytkownika czasu od otwarcia. Gdy funkcja jest włączona, dioda „LED 8” miga z prędkością 1Hz po pełnym otwarciu bramy.

Regulacja czasu pauzy:- aby ustawić czas pauzy automatycznego zamykania należy ustawić mikroprzełącznik 6 (SET) w górę,- każdorazowe naciśnięcie przycisku F (8) na centrali powoduje dodanie jednej sekundy do czasu pauzy. Należy przycisnąć przycisk F żądaną ilość razy, np. gdy chcemy aby brama zamknęła się po 30s należy nacisnąć przycisk F 30 razy.- następnie należy ustawić mikroprzełącznik 6 (SET) w pozycję OFF – sygnał dźwiękowy potwierdzi zapisanie czasu pauzyFunkcja spowolnieniaGdy czerwony przełącznik nr 4 jest w pozycji ON włączona jest funkcja spowolnienia przy zatrzymaniu. Funkcja ta działa na zasadzie autoadaptacji.

Gdy automat jest w stanie spoczynku, należy uruchomić automat przyciskiem na pilocie – brama powoli osiągnie pozycję krańcową. Należy ponownie uruchomić automat pilotem – brama przesunie się normalnym tempem i spowolni przed krańcówką. Należy uruchomić jeszcze dwa pełne cykle bramy (otwórz – zamknij).

Koniec autoadptacji sygnalizowany jest dźwiękiem. Najlepiej gdy proces autoadaptacji przeprowadzony jest bez przerw.

Uwaga: Jeśli zachodzi potrzeba regulacji siły zwolnionego domyckania można tego dokonać za pomocą pokrętła nr 9 (MT_T)Funkcja zabezpieczenia przeciwzgnieceniowego:Jeśli brama podczas zamykania oprze się o przeszkodę, centrala może odwrócić ruchi otworzyć bramę.

Aby aktywować tę funkcję należy ustawić mikroprzełącznik 5 (CL_FORCE) w pozycji ON (do góry). Czułość zabezpieczenia reguluje się potencjometrem 5 (CL_FORCE).
