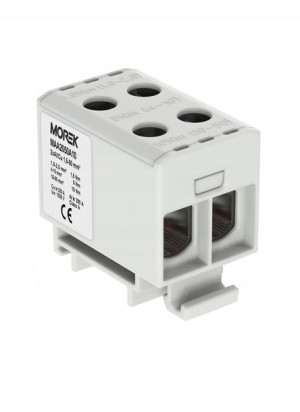

Złączka Szynowa 1,5-50mm² 4 Otwory 2p Szara Th35

Opis

ZŁĄCZKA SZYNOWA 1,5-50mm² 4 OTWORY 2 POLOWA SZARAMADE IN FINLANDDANE TECHNICZNE:Model - 2 polowe (4 otwory) uniwersalna złączka OTLPrzekrój przewodu CU,AL (mm²) - 1,5-50mm²Napięcie znamionowe AC/DC (V) - 1000VPrąd znamionowy (A) - 320A(CU)/290(AL)Moment dokręcenia - 1,5 Nm (1,5 - 2,5mm²) / 5 Nm (4 -10 mm²) / 10 Nm (16 -50 mm²)Rodzaj połączenia - połączenie śruboweTemperatura użytkowania - -25 °C do +80 °C.

Montaż - szyna DINStopień ochrony - IP20Kolor - szaryWYMIARY:Szerokość / rozmiar rastra - 30mmWysokość przy najniższym sposobie montażu - 43mmDługość - 49mmZłącza uniwersalne OTL zostały zaprojektowane do łączenia w jednym zacisku przewodów miedzianych i aluminiowych. Można w nich stosować przewody z tych dwóch materiałów jednocześnie, lub zastosować tylko przewody miedziane lub tylko aluminiowe. Przeznaczone są do wszystkich rodzajów przewodów Al i Cu o przekroju do 300 mm2, czyli drutów jednorodnych i przewodów wielożyłowych (linek). W standardowych połączeniach przewody mogą być rozgałęziane w jednej złączce, co pozwala na rozdział bez użycia zwieraczy.

Korpusy izolujące zaciski wewnątrz złączek uniwersalnych OTL wykonano z poliamidu PA66 w klasie palności V-0 i wolnego od halogenów. Części przewodzące zacisków wykonano z jednorodnego ocynowanego aluminium. Złącza posiadają specjalne ukształtowany profil z frezowaniem w dolnej części, aby zapobiec wyrwaniu przewodu spod śruby dociskowej. Śruby dociskowe dokręcane kluczem sześciokątnym wykonane są z aluminium ocynowanego, a powierzchnie stykowe złącz pokryto warstwą pasty kontaktowej SR-1.

Złącza uniwersalne OTL są certyfikowane zgodnie z normami EN 61238-1, EN 60947-7-1 oraz EN 60998-2-1, które dopuszczają zastosowanie tych złącz w instalacjach przemysłowych jako przyłącza główne, a także w systemach rozdziału energii. Zgodnie z normą EN 61238-1, złącza OTL mogą być częścią instalacji rozdzielczej przemysłowej oraz spełniają wymogi klasyfikacji A (Class A).

Złączki Al/Cu wykonane są zgodnie ze standardem UL 94, w klasie V-0 i posiadają deklarację CE. Bloki rozdzielcze spełniają wymogi zastosowania instalacjach fotowoltaicznych typu PV dla prądy stałego.
