Zestaw Came Ferni 8m Szerokie Słupki 3x Pilot Top

Opis

KOMPLETNY ZESTAW CAME FERNIGotowy do samodzielnego montażu zestaw przeznaczony do bram 2-skrzydłowych do 8 m (długość skrzydła 4 m).

Dedykowany do bram o szerokich słupkach.

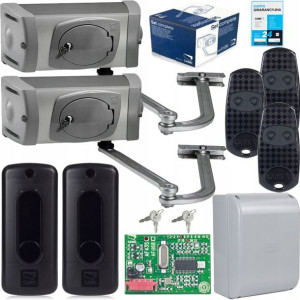

Maksymalna odległość od krawędzi słupka do osi zawiasu do 38 cmKOMPLETNY ZESTAW ZAWIERA:2x siłowniki CAME FERNI F1000Centrala sterująca ZF1NOdbiornik radiowy CAME AF 43S3x Pilot 2-kanałowy CAME TOP-432EEKomplet fotokomórek DIR10Akcesoria montażoweKlucze do ręcznego otwierania bramyInstrukcja montażu, obsługi w języku polskimKarta Gwarancyjna 24 miesiąceZALETY ZESTAWU CAME FERNIInnowacyjny design produktu wykonanego w oparciu o projekt będący odpowiedzią na potrzeby rynku.

Obudowa z aluminium anodowanego, efektowna, trwała i nowoczesna.

Produkt spełniający wymogi normy EN testowany zarówno w wersji zasilanej napięciem 24 V DC, jak i 230 V AC dzięki obecności elektronicznego urządzenia sterującego z enkoderem.

Ramię przegubowe w wyposażeniu standardowym, dostępne również z ramieniem prostym umożliwiającym montaż w przypadku zastosowań w pomieszczeniach z ograniczoną wolną przestrzenią.

Praktyczne wieczko dostępu do systemu wysprzęglającego.

Wysokie standardy zabezpieczenia przed czynnikami atmosferycznymi.

Szczególna uwaga zwrócona na praktyczność instalacji i połączeń potwierdzona przez wszechstronne rozwiązania ograniczników krańcowych.

Przystosowanie do akcesorium CAME key oraz do połączenia z chmurą za pośrednictwem CAME Connect (z wyjątkiem ZLJ14).2 siłowniki CAME FERNISamoblokujący siłownik z ramieniem łamanym. Posiada dwa wbudowane wyłączniki krańcowe. Maksymalna długość jednego skrzydła 4 m.

Dane techniczne:Stopień zabezpieczenia: IP44Zasilanie: 230 Vac 50/60 HzZasilanie silnika: 230 Vac 50/60 HzPobór prądu silnika: maks. 1,2 AMoc maksymalna silnika: 140 WMoment obrotowy: 540 Nm maks.

Czas otwarcia do 90 stopni: 34 sSprawność:30%Ochrona termiczna silnika: 150°CTemperatura pracy: -20°C +55°CKlasa izolacji: ICiężar: 13,70 kgSamoblokujący siłownik 150W z ramieniem łamanym. Czas otwarcia do 90° - 18s. Posiada 2 wbudowane wyłączniki krańcowe. Maksymalna długość jednego skrzydła 4m.

Sprawdza się nawet na słupach o dużych wymiarach.

Prosty montaż na skrzydłach bramy o szerokości do 4m, gdy brama znajduje się pomiędzy słupami o dużych wymiarach, a prześwit pomiędzy czołem słupa i zawiasem bramy jest dość duży i wynosi nawet 30cm.

Solidny i potężny, zaopatrzony w ramię łamane lub proste ramię teleskopowe dostosowujące się do specyficznych wymagań instalacyjnych i wymiarów bramy.

Siłownik o dwóch twarzach - "Double Face"Wyłączniki krańcowe działające w oparciu o system “double face” sprawiają, że instalacja i regulacja są jeszcze praktyczniejsze. W zależności od miejsca montażu siłownika (na prawym lub lewym słupie) umożliwia to optymalne ustawienie wyłączników krańcowych.

ZaletyBezpieczna praca, regularny i płynny ruch bramy, wszechstronne rozwiązanie z prostym ramieniem napędowym dla zmniejszenia gabarytów w przypadku ograniczonej przestrzeni - obecność murów, ogrodzeń w pobliżu bramy.

Całkowita kontroladokładne sterowanie ruchem bramy w fazach hamowania z wykorzystaniem enkodera, który z najwyższą precyzją wykrywa ewentualne przeszkody na trasie ruchu skrzydła;autodiagnostyka urządzeń zabezpieczających przed rozpoczęciem każdego ruchu.

Centrala sterująca ZF1NPłyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.

Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"Fotokomórki DIR 10Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Oznacza się prostym montażem,
