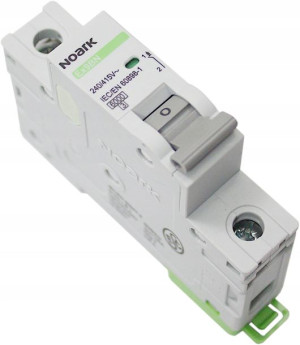

Wyłącznik Nadprądowy 1p B 25a 1-faz Noark 100010
Opis
WWYŁĄCZNIK NADPRĄDOWY B25 1PNOARK Ex9BN100010(JEDNOFAZOWY)DANE TECHNICZNE:Liczba biegunów (całkowita) - 1Kategoria przeciwprzepięciowa - 3Głębokość wbudowania - 72Prąd znamionowy - 25Jednocześnie rozłączany biegun N - NIENadaje się do instalacji podtynkowych - TAKMożliwość dodatkowego wyposażenia - TAKZnamionowa zwarciowa zdolność łączeniowa Icn EN 60898 przy 230 V - 6Stopień zanieczyszczenia - 2Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V - 10Rodzaj napięcia - ACNapięcie znamionowe - 230Szerokość wyrażona liczbą modułów - 1Charakterystyka wyzwalania - BLiczba biegunów - 1Klasa ograniczania energii - 3Stopień ochrony (IP) - IP20WYMIARY:Wysokość - 89mmSzerokość - 18mmGłębokość - 78mmModułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D. Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne. Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
MONTAŻ BEZPIECZNIKA NA SZYNĘ TH 35mm
