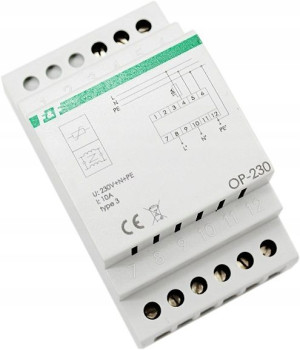

Ogranicznik Przepięć Typ D Ochrona Op-230 F&f
Opis
FILTR PRZECIWZAKŁOCENIOWY OGRANICZNIK PRZEPIĘĆ TYP DOP-230 F&FDANE TECHNICZNE:Maksymalne napięcie pracy - 230 V ACNajwiększe trwałe napięcie pracy - 255 VNapięciowy poziom ochrony L→N zmierzony - 1 KVCzas zadziałania - maks. 25 nsPrąd upływu - 0,5 mAPrąd znamionowy - 10 AKlasa ochronnika - IIIDodatkowe zabezpieczenie - 10 A gL/gG lub C10 AIndukcyjność układu -1 mH na torPojemność układu L→N - 880 nFPojemność układu L(N)→PE - 2,2 nFTłumienność zakłóceń radioelektrycznych - 85 dBNr normy- IEC 61643 - 1:2001Przyłącze - zaciski śrubowe 4,0 mm²Moment dokręcający - 0,5 NmTemperatura pracy - - 25 ÷ 50 °CWymiary - 3 moduły (52,5 mm)Montaż - na szynie 35 mmStopień ochrony - IP20OP-230 realizuje dwa zabezpieczenia:Potrójny filtr przeciwzakłóceniowy - specjalnie zaprojektowany pasywny układ dławików, w znacznym stopniu eliminujący zakłócenia radioelektryczne i przemysłowe (filtr symetryczny). Jednocześnie blokuje zakłócenia przychodzące z sieci energetycznej i odwrotnie - zakłócenia pochodzące od urządzeń użytkownika (kuchenka mikrofalowa, komputer, zasilacze impulsowe, itd.) nie są przepuszczane do sieci zasilającej. Filtr ochronnika to układ o strukturze czwórnika (czwórnik to układ mający cztery zaciski – jedna z par zacisków pełni rolę wejścia, zaś druga wyjścia), który przepuszcza bez tłumienia lub z małym tłumieniem napięcia i prądy o określonym paśmie częstotliwości, a tłumi napięcia i prądy leżące poza tym pasmem. Filtry znajdują zastosowanie głównie w urządzeniach elektronicznych i energetycznych. Umieszczone pomiędzy źródłem zasilania a odbiornikiem powodują, że do odbiornika dostaje się sygnał o pożądanym widmie częstotliwości.
Zaawansowany układ przeciwprzepięciowy – chroniący urządzenia w obwodzie, w który włączony jest ochronnik. Specjalne warystory działają zarówno przy typowych przepięciach sieciowych, jak również przy groźnych przepięciach asymetrycznych, które często występują jednocześnie z przepięciami symetrycznymi. OP-230 absorbuje wysoką wartość impulsu przepięciowego przy wyjątkowo krótkim czasie reakcji. Zastosowanie, nie jak zazwyczaj jednego lub trzech, ale sześciu warystorów tworzy podwójny stopień ostatecznego zabezpieczenia.
Dedykowane w szczególności dla rozbudowanych systemów automatyki przemysłowej z wykorzystaniem przekaźników czasowych, sterowników PLC, multimetrów, komputerów i innych urządzeń mikroprocesorowych. Również do zastosowania w instalacjach domowych jako zabezpieczenie sprzętu komputerowego i RTV.
