Ostrzałka Wielofunkcyjna Do Ostrzenia

Opis

OSTRZAŁKA WIELOFUNKCYJNA DO OSTRZENIAOpis produktuOstrzałka wielofunkcyjna 150 W do ostrzenia stalowych wierteł 3 mm -13 mm, noży, nożyczek siekier i tasaków.

DANE TECHNICZNE:Napięcie sieci - 230 VCzęstotliwość sieci - 50 HzMoc znamionowa - 150 WObroty znamionowe - 5500 min-1Średnica wiertła - 3 mm -13 mmKąt wierzchołkowy wiertła - 118 stopniKlasa izolacji - IIStopień ochrony - IP20Poziom hałasu:- ciśnienie akustyczne LpA ± KpA - 81,56 ± 3 dB (A)- moc akustyczna LwA ± KwA - 94,56 ± 3 dB (A)Masa - 1,62 kgPrzeznaczenie / zastosowanie- ostrzenie wierteł przeznaczonych do wiercenia w metalu lub wierteł uniwersalnych- ostrzenie noży- ostrzenie nożyczek- ostrzenie siekier i tasakówpod warunkiem, że wszystkie ww. produkty są wykonane ze stali.

Sposób użyciaPrzed rozpoczęciem pracy należy ostrzałkę umieścić na równej, płaskiej i twardej powierzchni. Upewnić się, że wszystkie stopki narzędzia opierają się na podłożu. Ostrzałkę należy używać tylko w suchych pomieszczeniach, bez możliwości dostępu osób postronnych, a zwłaszcza dzieci.

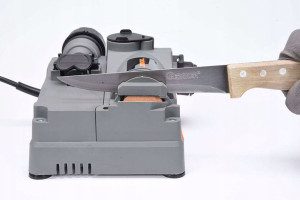

OSTRZENIE SIEKIER, NOŻY i NOŻYCZEK- Ostrzenie siekier noży i nożyczek należy przeprowadzać w rękawicach ochronnych, zabezpieczających przed przecięciem.- Wybrać szczelinę przeznaczoną do ostrzenia danego typu ostrza.- Włączyć ostrzałkę i odczekać do momentu osiągnięcia znamionowych obrotów.- Wprowadzić ostrze do odpowiedniej szczeliny i następnie przeciągnąć w kierunku przeciwnym do kierunku obrotu talerza szlifierskiego, oznaczonego na obudowie ostrzałki (II).- Podczas przeciągania należy ostrze dociskać do talerza szlifierskiego z niewielką siłą. Czynność powtórzyć kilkukrotnie.- Następnie wyłączyć ostrzałkę włącznikiem i odłączyć wtyczkę od gniazda sieci zasilającej.

Uwaga! Podczas ostrzenia ostrze należy zawsze przeciągać w kierunku przeciwnym do kierunku obrotu kamienia szlifierskiego.

Nie przeciągać ostrza w kierunku zgodnym z kierunkiem obrotu talerza szlifierskiego.

OSTRZENIE WIERTŁAPrzed rozpoczęciem ostrzenia wiertła należy je zamocować w uchwycie w odpowiedni sposób. W tym celu należy nacisnąć zatrzask szczęk co spowoduje ich rozchylenie (III). Pokrętłem uchwytu ustawić średnicę nieco większą od średnicy ostrzonego wiertła tak, żeby zapewnić swobodny ruch wiertła w uchwycie. Uchwyt wprowadzić w gniazdo pozycjonowania wiertła (IV). Należy zwrócić uwagę, że uchwyt wiertła posiada wypusty, które należy wprowadzić w nacięcia gniazda (V). Podnieść zatrzask szczęk, co spowoduje uchwycenie wiertła, należy tak obrócić wiertło, aby zostało uchwycone w najwęższym miejscu (VI).

Pokrętłem regulacyjnym należy ustalić ilość materiału, jaka ma zostać zebrana podczas ostrzenia. Obrót pokrętła zgodnie z kierunkiem strzałki zwiększa ilość zbieranego materiału (VII). W przypadku zwykłego ostrzenia wiertła należy ustawić minimalny poziom zbieranego materiału. W przypadku większych uszkodzeń wiertła, należy ustawić większy poziom zbieranego materiału.

Docisnąć wiertło do czoła trzpienia pozycjonującego (VIII), a następnie dokręcając zgodnie z kierunkiem ruchu wskazówek zegara pokrętło uchwytu, unieruchomić wiertło w uchwycie (IX). Nacisnąć zatrzask szczęk i otworzyć je, a następnie wysunąć uchwyt wraz z zamocowanym wiertłem z gniazda pozycjonującego.

Podłączyć ostrzałkę do sieci elektrycznej, włączyć ostrzałkę i odczekać do momentu osiągnięcia znamionowych obrotów. Odchylić pokrywę gniazda ostrzenia wiertła, przesuwając ją zgodnie z kierunkiem wskazywanym przez strzałkę. Wprowadzić uchwyt za zamocowanym wiertłem do gniazda, upewniając się, że wypusty uchwytu trafiły w nacięcia gniazda (X). Po usłyszeniu odgłosu szlifowania poruszać nim w jedną i drugą stronę przez 5 – 10 sekund, jednocześnie dociskając wiertło z nieznaczną siłą do talerza szlifierskiego. Następnie wysunąć uchwyt z gniazda, obrócić go o 180 stopni i powtórzyć operację dla drugiej krawędzi ostrza wiertła. Zawsze należy ostrzyć obie krawędzi wiertła.

Uwaga! Każdą z krawędzi należy ostrzyć taką samą ilość czasu i dociskać z taką samą siłą. Zapobiegnie to nierównomiernemu naostrzeniu wiertła.

W przypadku ostrzenia wierteł o średnicy 10 mm i większej należy jeszcze przeprowadzić proces szlifowania powierzchni przyłożenia wiertła. W tym celu po naostrzeniu w sposób opisany powyżej należy jeszcze uchwyt z wiertłem wsunąć do gniazda szlifowania powierzchni przyłożenia wiertła i delikatnie docisnąć przez kilka sekund (XI). Następnie wysunąć uchwyt z gniazda, obrócić go o 180 stopni i powtórzyć operację dla drugiej powierzchni przyłożenia wiertła.

Uwaga! Każdą z powierzchni należy szlifować taką samą ilość czasu i dociskać z taką samą siłą. Zapobiegnie to nierównomiernemu naostrzeniu wiertła.

Po naostrzeniu wiertła należy ocenić wyniki pracy. Jeżeli wierzchołek w
